Печалька с боксом
- Natalie
- Активный участник
- Сообщения: 10754
- Зарегистрирован: 04-07-2003 00:01
- Откуда: Moscow
- Контактная информация:
Если у кого была похожая ситуация, что делали???
В поездке неделю назад перестали работать вспышки в TTL.
В мануале работают, а в TTL только чуть-чуть вспыхивают...
Кабель ТТЛ-ный нормально работает - проверили на другом боксе.
По возвращению в Москву мне "прозвонили" провода в боксе. Из 5 тех, что идут от платы к подключению провода на боксе , один не работает - синий...
Звонила в Нимал - сказали, что ТТЛ они не лечат -нужно бокс посылать в Штаты...
Мне знакомые люди с "правильными руками и головой" предлагают все это дело вскрыть и поменять провод...
Только вот вопрос - не протечет ли бокс потом после всего этого.
Конечно, я схожу "пресану" его... но, если вдруг потечет, то в поездку через 2 недели не с чем ехать будет...
Вот и сомнениях я - отдать в починку или снимать только с пыхами в мануале?
Может кто сталкивался с такой проблемой? что делали?
В поездке неделю назад перестали работать вспышки в TTL.
В мануале работают, а в TTL только чуть-чуть вспыхивают...
Кабель ТТЛ-ный нормально работает - проверили на другом боксе.
По возвращению в Москву мне "прозвонили" провода в боксе. Из 5 тех, что идут от платы к подключению провода на боксе , один не работает - синий...
Звонила в Нимал - сказали, что ТТЛ они не лечат -нужно бокс посылать в Штаты...
Мне знакомые люди с "правильными руками и головой" предлагают все это дело вскрыть и поменять провод...
Только вот вопрос - не протечет ли бокс потом после всего этого.
Конечно, я схожу "пресану" его... но, если вдруг потечет, то в поездку через 2 недели не с чем ехать будет...
Вот и сомнениях я - отдать в починку или снимать только с пыхами в мануале?
Может кто сталкивался с такой проблемой? что делали?
If it don't kill you, it just makes you stronger (c) Bruce Willis
- pavelkolpakov
- Активный участник
- Сообщения: 3311
- Зарегистрирован: 21-03-2008 00:30
Если провода прозвонили и определили что неисправность именно в проводе, это значит что все вскрывали уже, иначе как добрались до концов всех этих проводов. Теперь надо заменить провод и все. Герметичность бокса от этого не нарушится. Если будут отвинчивать электрический разъем с бокса (для удобства, но это маловероятно), тогда да, надо опрессовать бокс потом.Natalie писал(а): По возвращению в Москву мне "прозвонили" провода в боксе. Из 5 тех, что идут от платы к подключению провода на боксе , один не работает - синий...
Звонила в Нимал - сказали, что ТТЛ они не лечат -нужно бокс посылать в Штаты...
Мне знакомые люди с "правильными руками и головой" предлагают все это дело вскрыть и поменять провод...
Только вот вопрос - не протечет ли бокс потом после всего этого.
Честно говоря, не совсем понятно, - как внешне целый и припаянный толстый многожильный провод внутри бокса получил вдруг внутренний обрыв, это почти невероятно …. Если все провода визуально целы и припаяны, скорее я бы предположил, что скончался сам TTL-конвертер, - вот это довольно часто случается. Замену платы TTL Ikelite делает только сам, в Штатах.
Последний раз редактировалось pavelkolpakov 24-09-2014 08:59, всего редактировалось 1 раз.
На двух своих Айковских боксах с таким траблом не сталкивался, но с первого взгляда - сложного ничего нет, человек с руками вполне может перепаять провод, что идет от коробочки ТТЛ к Икелайт-разъему (он же не работает?).
Единственный момент (просто не помню как выглядит это Айковский разъем изнутри) - если его снимать, то неизвестно где взять его о-ринг (по идее надо новый поставить).
Так что я бы все сделал до поездки и снимал с ТТЛ (кидайте в меня помидорами, да )
Единственный момент (просто не помню как выглядит это Айковский разъем изнутри) - если его снимать, то неизвестно где взять его о-ринг (по идее надо новый поставить).
Так что я бы все сделал до поездки и снимал с ТТЛ (кидайте в меня помидорами, да )
ОВД
- pavelkolpakov
- Активный участник
- Сообщения: 3311
- Зарегистрирован: 21-03-2008 00:30
Этот электрический разъем продается в Нимале, с О-рингом в комплекте. Можно поменять на боксе, особенно если разъем уже плохо выглядит. Разъем продается в разобранном виде, -отдельно штырьки, уплотнители, фурнитура, о-ринг. После замены разъема бокс опрессовать конечно надо.
- Natalie
- Активный участник
- Сообщения: 10754
- Зарегистрирован: 04-07-2003 00:01
- Откуда: Moscow
- Контактная информация:
Да вот, в Нимале то мне как раз вчера сказали, что у них нет этих разъемов под ТТЛ шнуры...Сказали, что не поставляют из Штатов...
If it don't kill you, it just makes you stronger (c) Bruce Willis
- Natalie
- Активный участник
- Сообщения: 10754
- Зарегистрирован: 04-07-2003 00:01
- Откуда: Moscow
- Контактная информация:
Электрический разъем с бокса для прозвонки не вскрывали.pavelkolpakov писал(а): Если провода прозвонили и определили что неисправность именно в проводе, это значит что все вскрывали уже, иначе как добрались до концов всех этих проводов. Теперь надо заменить провод и все. Герметичность бокса от этого не нарушится. Если будут отвинчивать электрический разъем с бокса (для удобства, но это маловероятно), тогда да, надо опрессовать бокс потом..
Открывали только то, где плата находится ТТЛ-ная - она внутри бокса...
Соответственно, по всем 5 проводкам прозванивали - с одного конца в коробочке где плата, с другого как раз через разъем который для прикручивания кабеля.
Вот, синий провод и не звенит...
Поэтому, чтобы заменить провод придется откручивать разъем. Вот и боюсь, что бок потом протечет
If it don't kill you, it just makes you stronger (c) Bruce Willis
- pavelkolpakov
- Активный участник
- Сообщения: 3311
- Зарегистрирован: 21-03-2008 00:30
А какой именно контакт не звонится (с синим проводом) на разъеме бокса? На рисунке от руки можете указать?
Назначение контактов ведь известно, можно было бы понять действительно ли ваша вспышка работает так по этой причине.
Назначение контактов ведь известно, можно было бы понять действительно ли ваша вспышка работает так по этой причине.
- Natalie
- Активный участник
- Сообщения: 10754
- Зарегистрирован: 04-07-2003 00:01
- Откуда: Moscow
- Контактная информация:
Сейчас попробую )
Кстати, забыла написать - фотик не видит пыхи - т.е. на экране не выдает значок вспышки
Настройки пробовала менять - не помогло...
Кстати, забыла написать - фотик не видит пыхи - т.е. на экране не выдает значок вспышки
Настройки пробовала менять - не помогло...
If it don't kill you, it just makes you stronger (c) Bruce Willis
Была такая проблема,перепояли и установили.Немного укоротив провод,что бы не искать замены.
Всё в порядке.
Подробности может сказать "Страник"(на форуме кажется его ник)!
напишите в личку он ответит,грамотно!
Всё в порядке.
Подробности может сказать "Страник"(на форуме кажется его ник)!
напишите в личку он ответит,грамотно!
Последний раз редактировалось Zews 24-09-2014 11:25, всего редактировалось 1 раз.
Если время проведенное под водой не идет в зачёт жизни,то подводная фотография делает тебя бессмертным!
- Natalie
- Активный участник
- Сообщения: 10754
- Зарегистрирован: 04-07-2003 00:01
- Откуда: Moscow
- Контактная информация:
Спасибо. сейчас поищу.Zews писал(а):Была такая проблема,перепояли и установили.Немного укоротив провод,что бы не искать замены.
Подробности может сказать "Страник"(на форуме кажется его ник)!
напишите в личку он ответит,грамотно!
If it don't kill you, it just makes you stronger (c) Bruce Willis
- pavelkolpakov
- Активный участник
- Сообщения: 3311
- Зарегистрирован: 21-03-2008 00:30

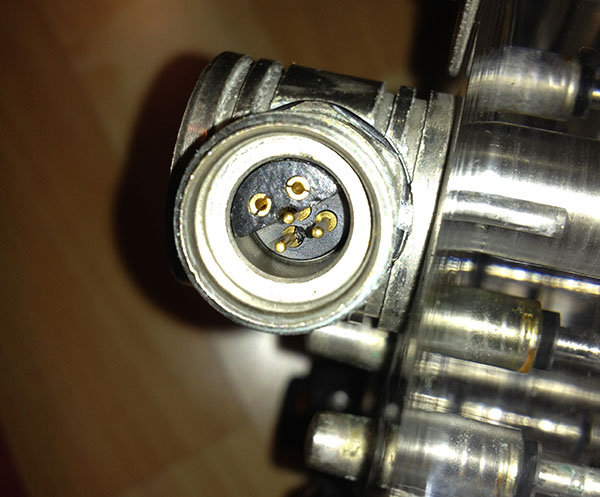

Этот контакт - электропитание +6v для платы TTL-конвертера, оно подается от аккумулятора вспышки.Natalie писал(а):Не звенит тот проводок, который на картинке снизу правый штырек
Соответственно, на конвертер питание вообще не подается, значит протокол TTL не работает и камера устройство не опознает (значок вспышки не загорается на дисплее камеры).
Все правильно.
Провод оторвался от разъема. Остается провод заменить.
Если нужен будет новый разъем, напишите в личку. У нас остались пара штук в упаковке.
- Natalie
- Активный участник
- Сообщения: 10754
- Зарегистрирован: 04-07-2003 00:01
- Откуда: Moscow
- Контактная информация:
Спасибо!!!pavelkolpakov писал(а): Провод оторвался от разъема. Остается провод заменить.
Если нужен будет новый разъем, напишите в личку. У нас остались пара штук в упаковке.
Попробуем сделать.
Если нужен будет разъем, то чуть позже напишу ..
If it don't kill you, it just makes you stronger (c) Bruce Willis
Была у меня такая же проблема, только проводок навернулся черный, оторвался от дорожки.
Плату я поставил из другого бокса, а проводок припаял на место.
После того, как разобрал плату, я понял, что периодически нужно разбирать бокс и смазывать шток крутилки, которая управляет платой ttl. Только сняв шток, можно смазать X-ринг или заменить его. Возможно, в некоторых боксах IKELITE плата умирает из-за протечки в этом месте.
На моей были следы соли.
Плату я поставил из другого бокса, а проводок припаял на место.
После того, как разобрал плату, я понял, что периодически нужно разбирать бокс и смазывать шток крутилки, которая управляет платой ttl. Только сняв шток, можно смазать X-ринг или заменить его. Возможно, в некоторых боксах IKELITE плата умирает из-за протечки в этом месте.
На моей были следы соли.

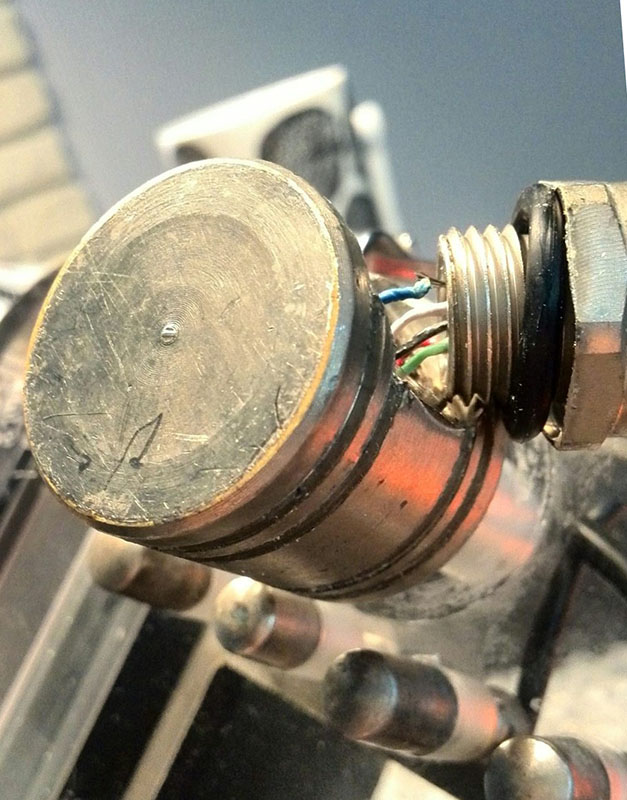

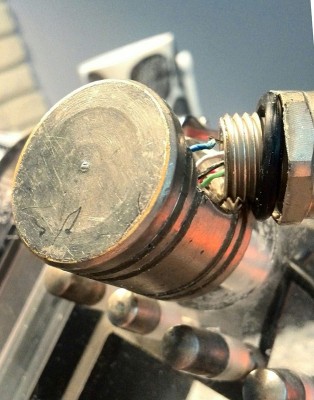

В это месте недостаток ,во время откручивания ответной части (вспышка, синхрокорд) высокая вероятность "свернуть голову" этой гайки.
Когда "наведут порядок", желательно ,гайку "закрепить"! Что бы не повторить!
считаю нелепая проблема, не учел производитель, элементы физики.
Когда "наведут порядок", желательно ,гайку "закрепить"! Что бы не повторить!
считаю нелепая проблема, не учел производитель, элементы физики.
Если время проведенное под водой не идет в зачёт жизни,то подводная фотография делает тебя бессмертным!
- Natalie
- Активный участник
- Сообщения: 10754
- Зарегистрирован: 04-07-2003 00:01
- Откуда: Moscow
- Контактная информация:
Спасибо!
Учтем
Да, вообще, с Икелайтовыми боксами, ощущение, что сначала делали, а потом думали, что же это за фигня получилась... чего стоит из предыдущее крепление портов , состоявшее из двух защелок...
Учтем
Да, вообще, с Икелайтовыми боксами, ощущение, что сначала делали, а потом думали, что же это за фигня получилась... чего стоит из предыдущее крепление портов , состоявшее из двух защелок...
If it don't kill you, it just makes you stronger (c) Bruce Willis
- Natalie
- Активный участник
- Сообщения: 10754
- Зарегистрирован: 04-07-2003 00:01
- Откуда: Moscow
- Контактная информация:
Докладываю по итогу....Zews писал(а): Когда "наведут порядок", желательно ,гайку "закрепить"! Что бы не повторить!
.
Гайка в этом боксе уже нормально закреплена....
А вот внутренность, из которой штырики торчат и в которой дырочки для штыриков, в момент прикручивания-откручивания синхрокорда чуть-чуть гуляет... поэтому и происходит скручивание проводков внутри - вот и оторвался проводок...
If it don't kill you, it just makes you stronger (c) Bruce Willis
- Андрей СПб
- Активный участник
- Сообщения: 15490
- Зарегистрирован: 11-03-2009 09:51
Добавлю от себя - из 4 боксов (мыльниц!) что юзал только Икелайт отличился шедевром - заметным перекосом оси порта относительно оси камеры.Natalie писал(а):Да, вообще, с Икелайтовыми боксами, ощущение, что сначала делали, а потом думали, что же это за фигня получилась... чего стоит из предыдущее крепление портов , состоявшее из двух защелок...
Его потоковый метод виден сразу - он плодит боксы серийного размера - что под маленькие, что под большие камеры - с вариацией положения приводов.
Проработка под конкретную камеру - только подпил упоров.
