#1 Сообщение Добавлено: 30-06-2015 18:26 Заголовок сообщения: D Кольца, модифицированные.

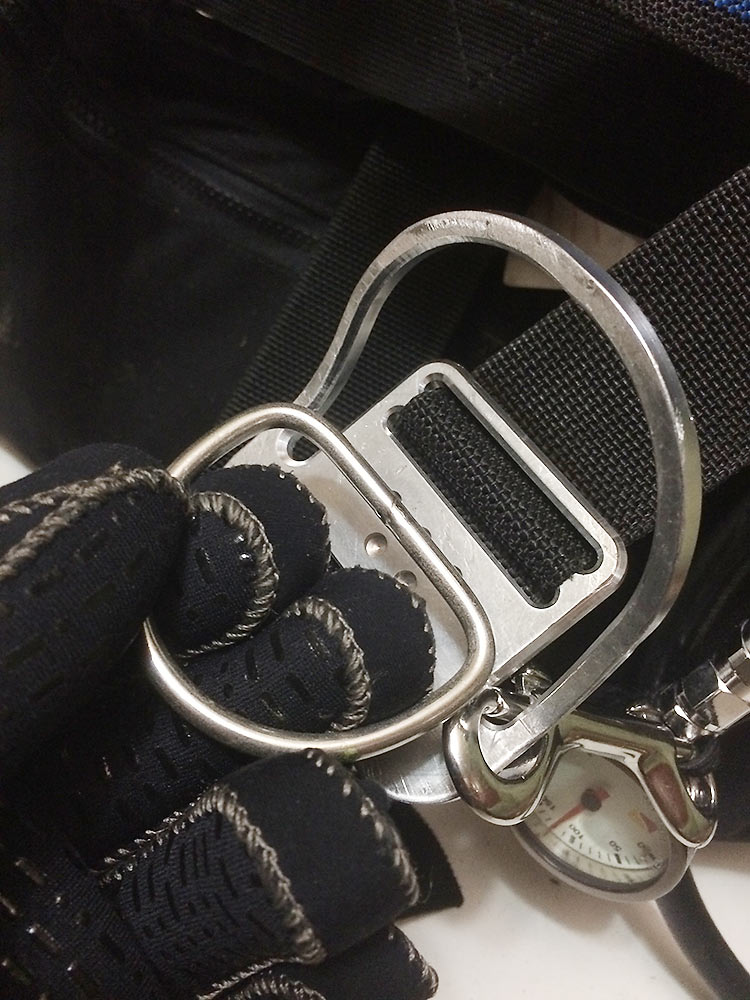

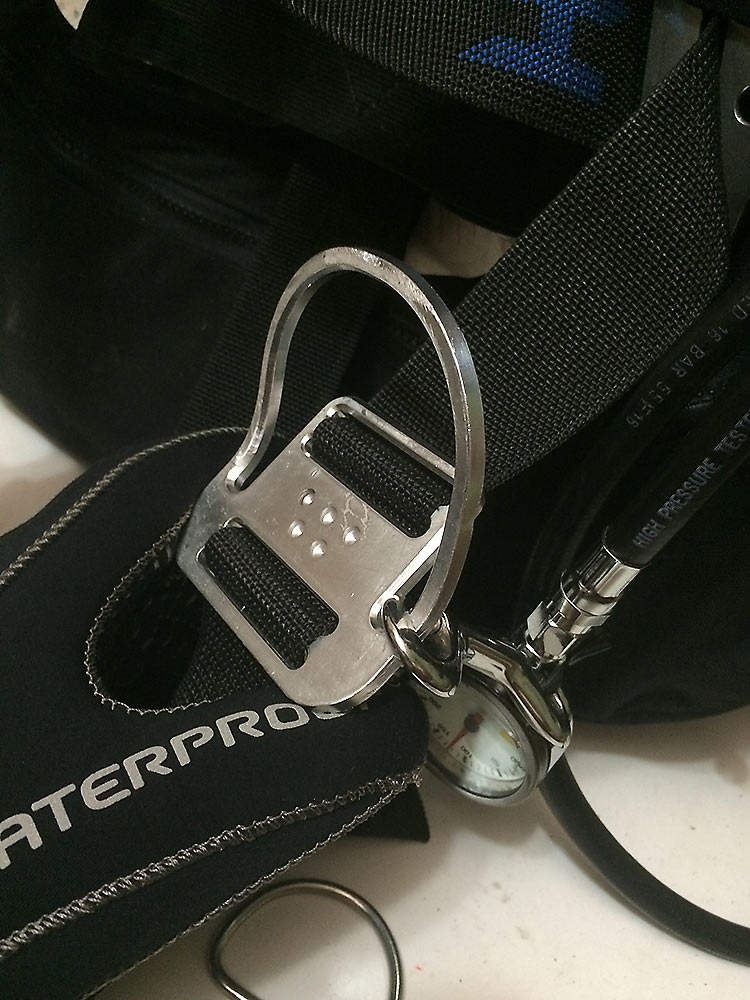

Не то что бы меня не устраивали оригинальные D Rings, но с моими толстыми пальцами и большой рукой(последний размер в притирку) сложно работать с карабинами. Решил улучшить конструкцию. Изначально конструкцию подсмотрел у пещерников. Но не понравилась по ряду причин. Переделал более упрощенно. Преимущества:
1. Приверженец DIR. Максимальное упрощение конструкции и уменьшение количество деталей(потенциальных мест отказа). Сделано одной цельно литой деталью а не как типично две.
2. Ширина колец увеличена на 20 и 30 мм соответственно для верхнего(красное) и нижнего колец(фото снизу пальцы для масштаба с оригинальным кольцом). Удобно в 5-7мм перчатках выбирать на ощупь нужный карабин. Проще одевать и не цеплять карабином на карабин(два стейжа + манометр) т.к. есть пространство что бы их сдвинуть.
3. Кольцо оптимально(50градусов) отогнуто наружу. Нет необходимости держать карабин за кольцо указательным пальцем, большим - оттягивать защелку карабина а остальными искать и отгибать кольцо. Оно уже оптимально отогнуто. Просто ищем с ремня кольцо и выбираем нужный карабин. Для тренировки навыков лучше конечно на старом отрабатывать.
4. Ремень два раза входит и выходит в плашку. Надежно закреплена, не сползает и не наклоняется ни каким образом. Фактически единое целое с телом, если поясной ремень надежно затянут. Надежнее одного крепления классического так и эдак хотя это и не критично.
5. Верхнее кольцо имеет разделительную планку, которая отделяет карабины разных устройств. Я вешаю справа регуляторы, фонарь. Слева все остальное по необходимости(камеру, видео свет и т.п.)
6. Отверстие снизу в верхнем кольце предназначено для карабина запасного фонаря. Не путается с другими карабинами и не оттягивает вниз кольцо. Не мешает работать с основным кольцом и устройствами на нем. Размер отверстия достаточно велик, что бы без проблем отсоединять в перчатках 5-7мм при необходимости запасной фонарь.

Недостатки:
1. Конструкция из алюминия и вряд ли выдержит более 100 кг нагрузки на кольцо. При этом оригинальные кольца из стали и выдержат и больше. Тем не менее 5мм достаточно для 100 кг в рывке.
2. Разделительная планка может сыграть злую шутку. Можно на нее надеть карабин и, если не подергать за него по неосмотрительности, то прибор соскочит вместе с карабином. Делать шире, что бы случайно на нее надеть таким образом не вижу смысла. Тогда рабочее пространство на кольце уменьшится. Будет так же не очень удобно. Так что подергать - обязательно:) Впрочем учат делать это всегда и обязательно. Но факт имеет место быть.

Собственно цель публикации - найти какие есть еще потенциальные недостатки и возможно поправить их. Буду благодарен любым разумным советам!
Вложения
Последний раз редактировалось VlasovAlexey 30-06-2015 19:47, всего редактировалось 2 раза.

VlasovAlexey
Участник
Сообщения: 242
Зарегистрирован: 27-03-2014 14:24
Откуда: Воронеж

#2 Сообщение Добавлено: 30-06-2015 18:27 Заголовок сообщения: Re: D Кольца, модифицированные.

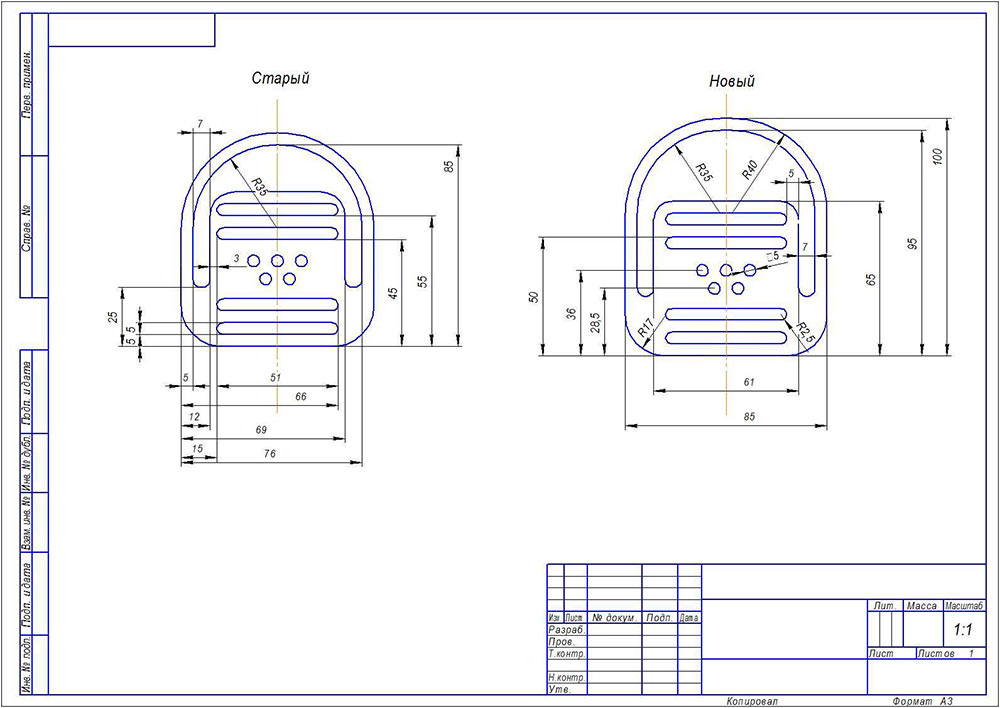

Размеры:
Вложения

Аватара пользователя
Dm333
Активный участник
Сообщения: 2167
Зарегистрирован: 15-02-2012 17:46
Откуда: UK

#3 Сообщение Добавлено: 30-06-2015 18:41 Заголовок сообщения: Re: D Кольца, модифицированные.

а зачем? Изогнутые-Д-кольца работают "на ура"
http://www.dirdirect.com/D-Ring-2.html

VlasovAlexey
Участник
Сообщения: 242
Зарегистрирован: 27-03-2014 14:24
Откуда: Воронеж

#4 Сообщение Добавлено: 30-06-2015 19:34 Заголовок сообщения: Re: D Кольца, модифицированные.

Dm333 писал(а):а зачем? Изогнутые-Д-кольца работают "на ура"
http://www.dirdirect.com/D-Ring-2.html
Собственно у меня такие и есть т.е. теперь были. Работают плохо. Без перчаток они в принципе нормальные.

VlasovAlexey
Участник
Сообщения: 242
Зарегистрирован: 27-03-2014 14:24
Откуда: Воронеж

#5 Сообщение Добавлено: 30-06-2015 19:43 Заголовок сообщения: Re: D Кольца, модифицированные.

Вот нечто похожее но коряво(сваркой прихвачено) сделанное от Halcion с вашего сайта:

http://www.dirdirect.com/Billy-Ring-45-Degree.html

или получше:

http://www.dirdirect.com/D-Ring-with-Belt-Slide.html

Т.е. вопрос есть и Halcion его как то решает на том что у них имеется в наличии. Ну и +денежку какую то зарабатывают параллельно, не ставя эти кольца в стандартную комплектацию.

Аватара пользователя
ssk
Активный участник
Сообщения: 488
Зарегистрирован: 27-01-2008 22:25
Откуда: И100ния

#6 Сообщение Добавлено: 30-06-2015 20:15 Заголовок сообщения: Re: D Кольца, модифицированные.


Аватара пользователя
Dm333
Активный участник
Сообщения: 2167
Зарегистрирован: 15-02-2012 17:46
Откуда: UK

#7 Сообщение Добавлено: 30-06-2015 20:19 Заголовок сообщения: Re: D Кольца, модифицированные.

VlasovAlexey писал(а): Собственно у меня такие и есть т.е. теперь были. Работают плохо. Без перчаток они в принципе нормальные.
в 5 мм семи-драй перчатках - все работает "тип топ" ... при условии что все (всмысле все) подогнано правильно ...

VlasovAlexey
Участник
Сообщения: 242
Зарегистрирован: 27-03-2014 14:24
Откуда: Воронеж

#8 Сообщение Добавлено: 30-06-2015 20:38 Заголовок сообщения: Re: D Кольца, модифицированные.

Похожи! Интересно, спасибо!

Аватара пользователя
AVL
Активный участник
Сообщения: 2287
Зарегистрирован: 22-10-2011 22:33
Откуда: г. Нижний
Контактная информация:

#9 Сообщение Добавлено: 30-06-2015 21:33 Заголовок сообщения: Re: D Кольца, модифицированные.

Штатные мне тоже никогда не нравились и тоже из за широкой ладони.
Я просто делаю Д-кольца большего размера, чем стандартные, которыми иногда комплектую подвески заказчикам.
Независимо от толщины пальцев всем нравится больше, чем общепринятых размеров.
Что касается вашего вопроса:
Если бы мне было нужно дополнительные места на кольцах, я бы предпочел вместо неудобного ИМХО среднего
кольца (на рисунке я его зачеркнул), вот такое (нарисовал красным схематично).
Естественно оно должно быть более округлым.


Или вот так:


Или так, оставив среднее кольцо:


Но мне моих, для моих целей по размерам хватает.

Что касается этого:
http://www.dirdirect.com/Billy-Ring-45-Degree.html
Здесь просто JJ зажал на контактную сварку. :D
При правильно подобранном токе, достаточно 2 точек.
А если серьезно, Хальцион закупает их, где-нибудь в Китае.
Последний раз редактировалось AVL 30-06-2015 21:46, всего редактировалось 1 раз.
Специалист подобен флюсу: полнота его односторонняя. (Козьма Прутков)
Снаряжение для дайвинга "AVL" Сайт: http://avlnn.ru
Группа в Фейсбуке: https://www.facebook.com/groups/avlnn/

Леман
Активный участник
Сообщения: 333
Зарегистрирован: 05-12-2013 09:42
Откуда: Сибирь

#10 Сообщение Добавлено: 30-06-2015 21:36 Заголовок сообщения: Re: D Кольца, модифицированные.

А зачем перегорождаящая палка на большом кольце? Не лишнее ли это?

Аватара пользователя
AnthonU
Инструктор
Сообщения: 3717
Зарегистрирован: 19-01-2007 09:31
Откуда: СПб+ЛО... ну и Ханты время от времени!
Контактная информация:

#11 Сообщение Добавлено: 01-07-2015 07:04 Заголовок сообщения: Re: D Кольца, модифицированные.

Леман писал(а):А зачем перегорождаящая палка на большом кольце? Не лишнее ли это?
Не лишнее. Нормальный сепаратор, грамотный.
То AVL: нормальное малое кольцо.

Надо себе таких парочку заиметь.
PRODUCT OF ZALOGA

АлександрД

#12 Сообщение Добавлено: 01-07-2015 11:45 Заголовок сообщения: Re: D Кольца, модифицированные.

спасибо за идею, класно

но насчёт хитрых колец - а не проще ли довести "сепаратор" до конца, и тогда на него ни кто не будет мешать повесить любой карабин, так что бы не слетал.

а в этом случае он легко заменяет среднее маленькое колечко, просто не вдоль, а поперёк будет вешаться фонарик, прямо на "сепаратор".

и что бы не мешались другие карабины - так сделать низ кольца не ровным, или вообще скошенным к середине, а наоборот, скошенным к краям, и тогда всё будет как надо - карабины будут съезжать от середины, ещё лучше разделяясь на две группы?

ну и прорезей всё ж лучше три

вот: (грубо, только в качестве идеи).

P.S. да, а зачем пять несквозных отверстий??? :)

VlasovAlexey
Участник
Сообщения: 242
Зарегистрирован: 27-03-2014 14:24
Откуда: Воронеж

#13 Сообщение Добавлено: 01-07-2015 12:28 Заголовок сообщения: Re: D Кольца, модифицированные.

АлександрД писал(а):спасибо за идею, класно

но насчёт хитрых колец - а не проще ли довести "сепаратор" до конца, и тогда на него ни кто не будет мешать повесить любой карабин, так что бы не слетал.

а в этом случае он легко заменяет среднее маленькое колечко, просто не вдоль, а поперёк будет вешаться фонарик, прямо на "сепаратор".
Думал так изначально, но когда кольцо отогнуто постоянно вверх то фонарь запасной не получаеться под резинку заправлять, как это надо делать. Если только со всем остальным будет болтаться на весу. Либо, если все же заправить только головку фонаря будет оттопыриваться карабин.
АлександрД писал(а): и что бы не мешались другие карабины - так сделать низ кольца не ровным, или вообще скошенным к середине, а наоборот, скошенным к краям, и тогда всё будет как надо - карабины будут съезжать от середины, ещё лучше разделяясь на две группы?
Вот это тема, спасибо! Надо делать!
АлександрД писал(а): ну и прорезей всё ж лучше три
Это да - согласен, нижнее кольцо на эту тему не страдает и верхнее надо делать так же.
АлександрД писал(а):P.S. да, а зачем пять несквозных отверстий??? :)
Мастер сделал сам, типа дизайн:) А так смысла в них ноль.

p.s. Спасибо, надо попробовать сделать с разделителем до верха - идея правильная. С фонарем что нибудь придумаю. Может как выше нарисовали вариант - просто сбоку сделать дополнительное колечко.

Аватара пользователя
Smusmumrik
Активный участник
Сообщения: 799
Зарегистрирован: 20-01-2007 23:05
Откуда: Санкт-Петербург

#14 Сообщение Добавлено: 01-07-2015 14:01 Заголовок сообщения: Re: D Кольца, модифицированные.

Хороша идея! Может еще запилите колечки для ребризероводов - по типу такого
https://www.divegearexpress.com/rigid-d-ring-offset-s-s только с 4 прорезями и стандартной шириной кольца в 2 дюйма или около того?

VlasovAlexey
Участник
Сообщения: 242
Зарегистрирован: 27-03-2014 14:24
Откуда: Воронеж

#15 Сообщение Добавлено: 01-07-2015 14:07 Заголовок сообщения: Re: D Кольца, модифицированные.

Smusmumrik писал(а):Хороша идея! Может еще запилите колечки для ребризероводов - по типу такого
https://www.divegearexpress.com/rigid-d-ring-offset-s-s только с 4 прорезями и стандартной шириной кольца в 2 дюйма или около того?
Да сделать проект\чертеж не проблема. Только это штучная работа и мне обошлось пару колец в 2500р...

Другое дело что они почти вечные так что не важно:) Можете свой чертеж сделать и мастер(Евгений) сделает как надо. +7 952 554 37 9 ноль. Перешлет куда надо. Если делать штук 30 сразу думаю дешевле сильно будет. В разы.

VlasovAlexey
Участник
Сообщения: 242
Зарегистрирован: 27-03-2014 14:24
Откуда: Воронеж

#16 Сообщение Добавлено: 02-07-2015 23:18 Заголовок сообщения: Re: D Кольца, модифицированные.

https://youtu.be/BvU3YR1SG8M?t=1m47s
Вот еще вариант колец. У пещерников с тремя сепараторами. Думаю излишне но там парень мягко говоря по опытнее, наверное так надо.

al_1033
Активный участник
Сообщения: 937
Зарегистрирован: 24-05-2010 13:29
Откуда: Москва

#17 Сообщение Добавлено: 15-07-2015 09:59 Заголовок сообщения: Re: D Кольца, модифицированные.

А где такие можно купить?
Кто знает?
Вложения
кольцо .jpg

VlasovAlexey
Участник
Сообщения: 242
Зарегистрирован: 27-03-2014 14:24
Откуда: Воронеж

#18 Сообщение Добавлено: 15-07-2015 10:08 Заголовок сообщения: Re: D Кольца, модифицированные.

http://store.addhelium.com/3-Extra-Larg ... _1888.html

Вот похожее из дешевых.

al_1033
Активный участник
Сообщения: 937
Зарегистрирован: 24-05-2010 13:29
Откуда: Москва

#19 Сообщение Добавлено: 15-07-2015 11:05 Заголовок сообщения: Re: D Кольца, модифицированные.

VlasovAlexey писал(а):http://store.addhelium.com/3-Extra-Larg ... _1888.html

Вот похожее из дешевых.
Спасибо, но это не то.
Диаметр кольца, параллельного стропе, явно мал.

Аватара пользователя
bulb
Участник
Сообщения: 286
Зарегистрирован: 05-03-2011 14:36

#20 Сообщение Добавлено: 29-08-2015 15:50 Заголовок сообщения: Re: D Кольца, модифицированные.

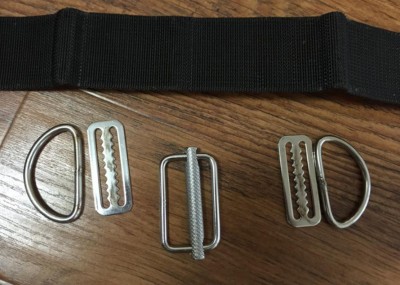

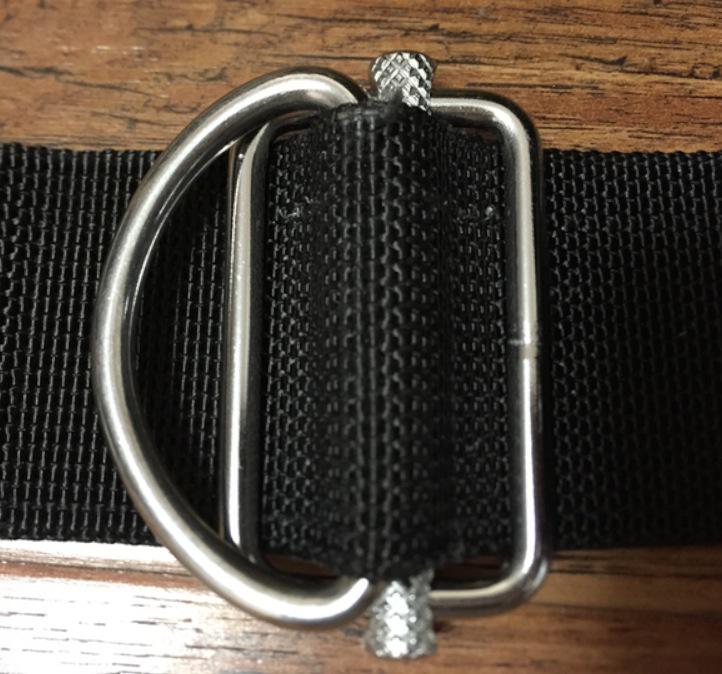

на сегодня пока на поясной - самые интересные со слайдером

было - два колца справа, два слева.
Осталось - по одному Д-кольцу со слайдером с каждой стороны
(исключительно для конфигурации Сайдмаунт, менять высоту подвеса прям на ремне.
Работет исключительно хорошо, проверено.
Вложения
slider d-ring(set) 1.jpg
slider d-ring 1.jpg
