Еще раз про светодиодный фонарь

Сообщение

13kid · Добавлено: 26-06-2008 20:53

Сильно сомневаюсь про 6 часов 100%, закон Ома не обойдешь, было бы 6 батареек как на Омеровском мунлайте тогда может быть, а диод старый, даже Ку 4 от Крии при 3 ватах 200 люмен дает

Pit · Добавлено: 27-06-2008 00:46

Спасибо за коменты. Дельные!

Так что щас оптимально цена/качество? Вроде голова для люмена х6 400lm очень даже не плохо.

13kid · Добавлено: 29-06-2008 18:01

Нормально, только регулировочку неплохо бы иметь, 400 люмен может оказаться много в мутняке.

alexfast · Добавлено: 04-07-2008 23:54

Довёл до конца переделку Люмен Х6 в Люмен LED, на трёхдиодном кластере от фирмы Cree и прософтовском драйвере на 350мА.
Светит достойно, но по относительно чистой воде. При мутняке от 1-1.5м желательно уменьшить мощность, но к сожалению прософтовский драйвер этого не позволяет сделать, по крайней мере простыми методами.

alexfast · Добавлено: 04-07-2008 23:57

Для защиты от возможного попадания воды, плату драйвера я залил эпоксидкой, предварительно отпаяв разьёмы питания и запаяв провода прямо на плату.

alexfast · Добавлено: 05-07-2008 00:01

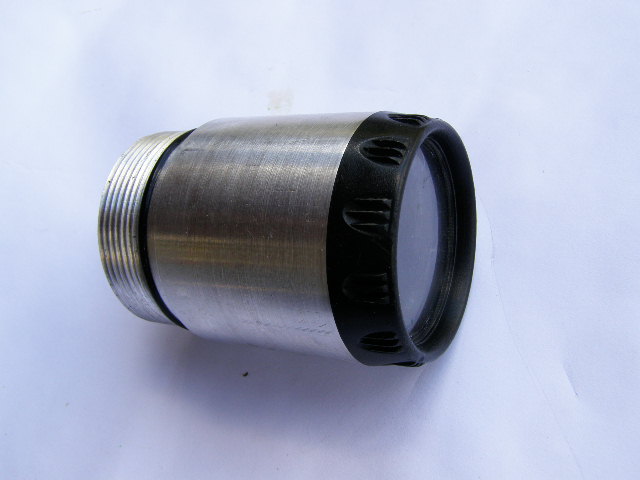

Получились два независимых и герметичных отсека: аккумуляторный+драйвер и светодиодный с кластером и линзой.

alexfast · Добавлено: 05-07-2008 00:05

Теперь, если в аварийном случае в фонарь и попадёт вода, то ничего критичного не произойдёт и фонарь светить не перестанет. Конечно лучше бы этого не случалось.

alexfast · Добавлено: 05-07-2008 00:13

Пятно от LED варианта, примерно в три раза больше по диаметру чем от штатного люмена. Яркость же примерно одинакова. Количество света в три раза больше (около 300лм). Ток через свежие аккумы, примерно 0,5А. Время работы от аккумов ёмкостью 4000мА GP пока не проверялось, но должно составлять около 6-7 часов. За ночную охоту аккумы так и не сели.

Пятно от LED.

alexfast · Добавлено: 05-07-2008 00:16

Пятно от Люмена.
Сьёмка велась при одинаковой экспозиции и расстоянии до экрана.

alexfast · Добавлено: 05-07-2008 00:27

Длину переходного стакана можно немного уменьшить, но тогда пришлось бы на пару миллиметров обтачивать линзу кластера. В таком же варианте, более глубокая посадка диодов создаёт эффект бленды, что несколько уменьшает боковую засветку, а так же немного повышается плавучесть фонаря, хотя при использовании аккумов и остаётся отрицательной.
В следующем фонаре, хочу применить дравер с регулировкой тока, если получится собрать самому.

13kid · Добавлено: 06-07-2008 17:18

Ты бы чертежик для желающих выложил, кстати новый кластер на 300 люмен должен быть поменьше диаметром не 50 как у тебя старый, а толи 47 толи 48 мм. Кстати у прософта есть драйвер с внешней регулировкой маркировка его PWM, нужно внешний ШИМ сделать и все.

alexfast · Добавлено: 06-07-2008 20:47

Чертёж, точнее эскиз я выложу чуть позже. Фонарь подарил Деду-СД, буду рисоввть по памяти. А насчёт ШИМ, можно поподробнее? Нечто подобное я и подозревал, на драйвере был хитрый выход...
Схему бы реальную.

Valeri · Добавлено: 06-07-2008 23:49

alexfast я 2 часа проплавал с затопленым фонариком на 7 светодиодах - ничего страшного не произошло , окислились пару мест пайки и пришлось протирать и сушить линзы и аккумуляторы . Так что герметичность желательна но не обязательна

Batman · Добавлено: 07-07-2008 00:37

Валери,
есть печальный опыт протечки, в фонарь попала вода, не затоплен, а так, чуть-чуть, так вот, вода попала под линзу первичную светодиода и она выскочила из оправки, так, что в кластере 7 лед у меня один диод без линзы....

13kid · Добавлено: 07-07-2008 10:24

Алексей видимо брачок был, первичная оптика там на какомто геле сидит, видимо неплотно прилегала. А по ШИМ я на электронщик, поэтому помочь не смогу, просто меня товарищ консультировал по этому поводу, напиши в прософт или позвони, попроси Терехова Геннадия, он эти драйверы разрабатывал.

alexfast · Добавлено: 07-07-2008 23:07

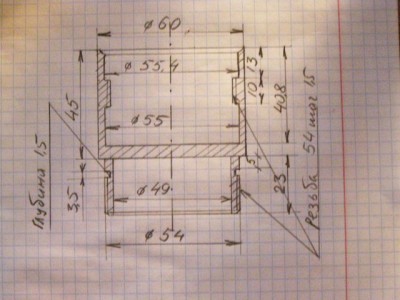

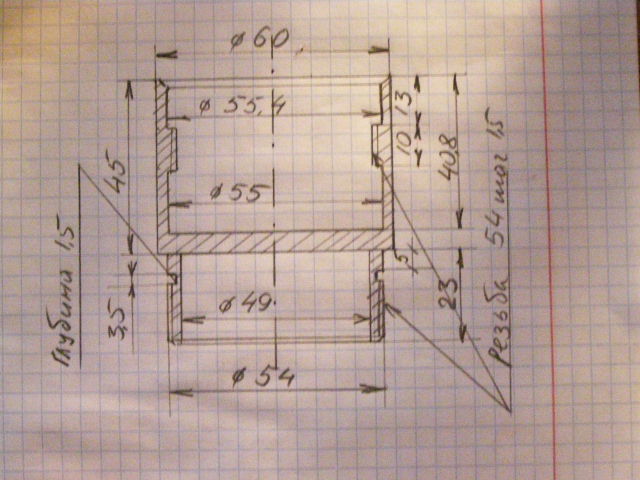

Как и обещал, привожу эскизик переходного стакана на люмен под светодиодный кластер на 3 светодиода. Материал алюминий.

Valeri · Добавлено: 14-07-2008 00:46

alexfast ты уверен на счёт шага резьбы ? я резал М 54.4х2

Dohtur · Добавлено: 16-07-2008 15:41

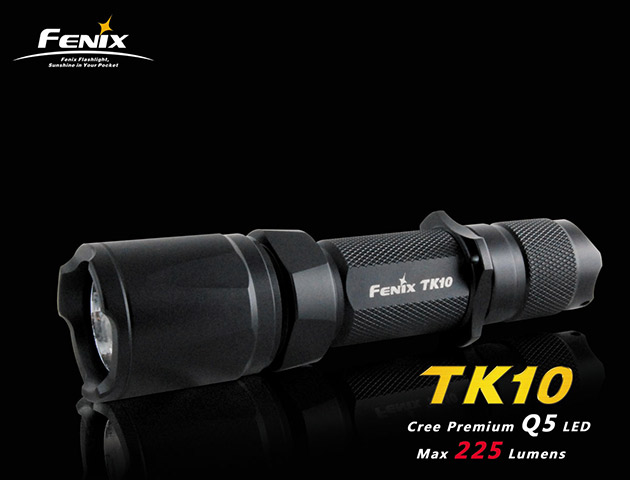

Я себе прикупил тактический TK10, вот ждёт теперь испытаний.
Одно пока вижу с минусом - спецовые батарейки 123, пока аккумов не нашёл... в округе нету, Эльдорадо, Цифры всякие посетил... Надо в Медиамаркт попробовать.. там изобилие пореальнее...

Кому интересно светодиодные фонари поизучать, я купил отсюда охапку друзьям, на угря собираются в ночь... потом их мнение узнаю.
http://www.lumenhouse.ru/

Бабло в МСК заслал - прислали ровно через 2 суток. Доверять можно. Удачи, кому помог

Pit · Добавлено: 16-07-2008 20:11

а можно про прософтовские модули выложить инфу? 300 лм? От Люмен Х6? Фантастика!!!

alexfast · Добавлено: 16-07-2008 21:18

Valeri писал(а):alexfast ты уверен на счёт шага резьбы ? я резал М 54.4х2

Наверное ты прав. Токарь резал сам по образцу готовой резьбы от люмена. А я видно померял небрежно.
