PC интерфейс Mares DRAK для PUCK, NEMO WIDE и т.д.

Сообщение

AndrewStick · Добавлено: 09-10-2013 23:47

Бродя по просторам скубаборда, наткнулся на тему самодельного интерфейса для маресов. Там добрый самаритянин расковырял оригинальный адаптер и срисовал схему. Вот она:

Простая как 3 копейки. Гораздо проще чем даже для Суунты. Всего 10 деталей, 4 из которых не обязательны (светодиоды с резисторами).
Схема работает через usb2serial конвертер на CP2102 (3 копейки за ведро). Заказал нужных деталюшек и сел ждать. Сегодня приехала последняя запчасть. Протравил и собрал платку, все заработало с первого раза.

kostya-krk · Добавлено: 10-10-2013 05:52

Опаньки!!! Спасибо!

AndrewStick · Добавлено: 10-10-2013 06:56

kostya-krk писал(а):Опаньки!!! Спасибо!

На здоровье! Учтите, что схему нужно питать 3.3в от внутреннего стабилизатора CP2102

Verbkin · Добавлено: 10-10-2013 11:21

по поводу питания 3.3 в можно подробней для чайников

AndrewStick · Добавлено: 10-10-2013 11:56

Verbkin писал(а):по поводу питания 3.3 в можно подробней для чайников

сам CP2102 питается от 5в USB. И у него есть выход 3.3в с внутреннего стабилизатора. Гляньте в даташите. Схему интерфейса надо питать от этого выхода.

Verbkin · Добавлено: 10-10-2013 16:22

спасибо ! уже все купил. на выходных нырять а понедельник буду делать, потом отпишусь как получилось.

AndrewStick · Добавлено: 10-10-2013 17:33

Ждем!

Forrest_Gump · Добавлено: 10-10-2013 18:06

Лет 6 назад уже делал интерфейс к Nemo.
А здесь, думаю, будет корректнее выложить первоисточник

http://www.scubaboard.com/forums/comput ... ost6510690

Сергей Веретягин · Добавлено: 11-10-2013 12:11

Надо только дополнить, что интерфейс совместим с компами PUCK (первой модификации) Nemo Wide первой и второй модификации) и не совместим с компами Nemo И Nemo Excel - там инфракрасный интерфейс.

Luka_pv · Добавлено: 12-10-2013 21:22

а кто про самодельный кабель для Oceanic Geo 2 подскажет или ссылкой бросит ? буду очень благодарен.

AndrewStick · Добавлено: 18-10-2013 19:15

Ну как, уже ктонить собрал?

barkadron · Добавлено: 31-10-2013 16:59

А что использовать в качестве контактов для кодключения к компьютеру?

AndrewStick · Добавлено: 31-10-2013 17:35

Я использовал пины от какогото компьютерного разъема.
Похож на тот многопиновый, которым блок питания к матери подключается.

Андрей СПб · Добавлено: 31-10-2013 18:16

Спасибо!

AndrewStick писал(а): сам CP2102 питается от 5в USB. И у него есть выход 3.3в с внутреннего стабилизатора. Гляньте в даташите. Схему интерфейса надо питать от этого выхода.

Т.е. приведенная схема - неполна? Разводки питания нет?
Если ДА - то нельзя ли нарисовать полную схему - с разводкой питаниея и выходом на USB.
И с перечнем деталюх - или BAT42 или Smitt NAND и есть имячко?? Потому как кроме Чип-Дип под рукой нифига.
Ну, да для полных чайникоффф, не для комповщиков
И еще - чтоб не изобретать -фото контактов на Марес

Потому как спаять и на монтажке можно, не у всех травилка есть...

ЗЫ Прогу где качали?

AndrewStick · Добавлено: 31-10-2013 18:37

Андрей СПб писал(а): Т.е. приведенная схема - неполна? Разводки питания нет?

Ну, обычно питание микросхем не рисуют. Подразумевается что сборщик сам в состоянии прочитать даташит на микросхему и соединить ее питание с общей шиной питания схемы.

Андрей СПб писал(а):Если ДА - то нельзя ли нарисовать полную схему - с разводкой питаниея и выходом на USB.

Так, сначала покупаем такой девайс

У него все что надо (и даже немного больше) выведено на контактные площадки. И свою плату цепляем бутербродом к этой.

Андрей СПб писал(а):И с перечнем деталюх - или BAT42 или Smitt NAND и есть имячко??

BAT42 да, имя. Sсhmitt NAND делают в разных корпусах и все кому не лень. Я использовал MC74AC132DG

Андрей СПб писал(а):И еще - чтоб не изобретать -фото контактов на Марес

Андрей СПб писал(а):ЗЫ Прогу где качали?

На сайте мареса конечно.

PS: загляните в личку, я вам там предложение послал

Андрей СПб · Добавлено: 31-10-2013 19:25

Спасибо, предложение принимаю, благо Марес Вайд уже года 3 в ходу

А насчет "разжевываний" - схема простая, вот и хотелось бы ее увидеть "для чайникофф" - типа вот наименования деталюх - штуки, вот как концы связать схема от двух слева до USB справа

barkadron · Добавлено: 31-10-2013 20:11

Отлично, спасибо!
Я-то собирался интерфейс покупать, а тут оказывается можно жабу порадовать

AndrewStick · Добавлено: 31-10-2013 20:15

barkadron писал(а):Отлично, спасибо!
Я-то собирался интерфейс покупать, а тут оказывается можно жабу порадовать

На здоровье, как говорится

Жаба будет довольна.

barkadron · Добавлено: 31-10-2013 20:38

Микросхемка есть ещё чуть дешевле, чем указано в первоисточнике:
http://www.ebay.com/itm/New-Mini-USB-To ... 2ec8f28fc7

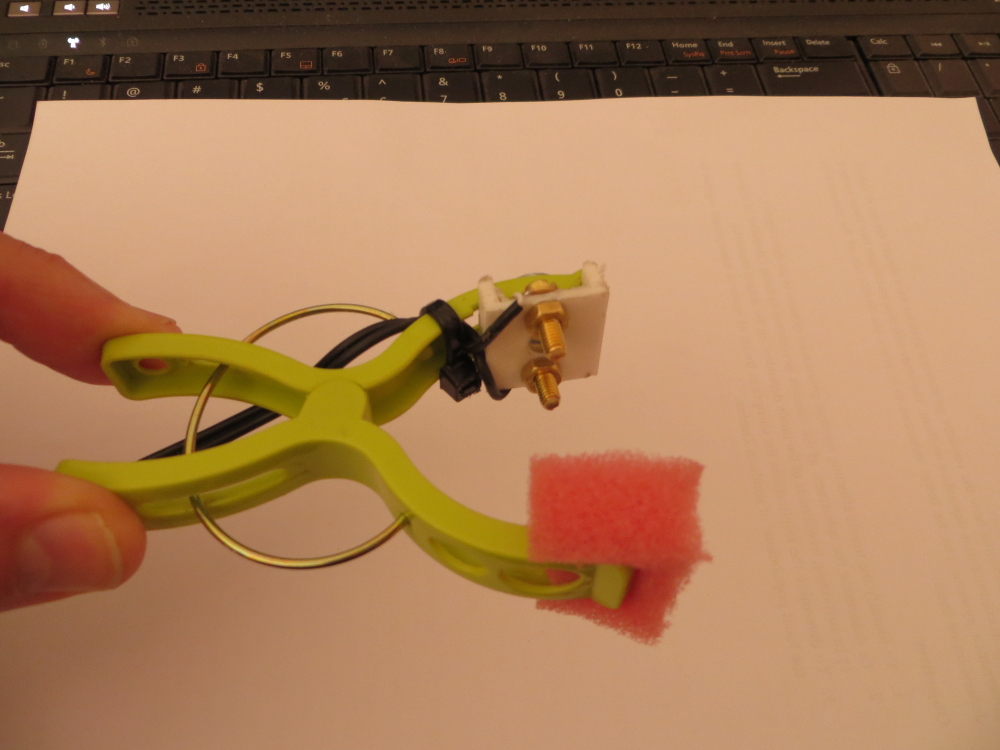

И ещё пару фоток оттуда спёр, как вариант - пригодится

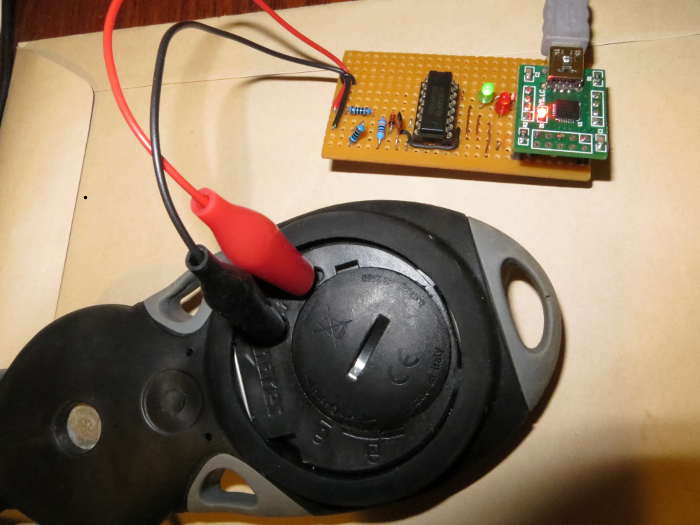

Андрей СПб · Добавлено: 31-10-2013 21:32

Последняя фотка - как раз на монтажке сбацано...
