Подводная Web камера... (ex-Прокладка кабеля под водой)

Сообщение

CapitanBlack · Добавлено: 13-07-2010 20:00

SVD писал(а):Клади два кабеля параллельно. По трудозатратам это меньше, чем потом тянуть второй.

Нужно посчитать - придет стоимость кабеля и станет ясно...

BKC · Добавлено: 13-07-2010 20:10

Артем писал(а):Кабель... кладется на грунт под воду свободно...

Если грунт "ровный илистый" - лучшее решение. Да и по затратам водолазного труда

: камеру установили, кабель - просто смайнали в воду. При 200 м х 20 м "лишнего" кабеля не так много потребуется. Разве что пройтись вдоль него в идеальном горизонтальном триме и проконтролировать как лежит.

SVD писал(а):Клади два кабеля параллельно. По трудозатратам это меньше, чем потом тянуть второй.

Вряд ли кто в их провинции кабель будет откручивать и гайки отвинчивать. А вот якорем - скорее всего оба и зацепят. Несмотря на слабину, шанс, что порвут-таки велик, если не бронированный кабель. А проложить второй, случись что, методом майнания за борт - не велика работа...

Стас · Добавлено: 14-07-2010 13:58

А может проще на такое расстояние питание и видеосигнал прокинуть?
Плюсы:
- Всего три провода в экране
- вариантов кабеля больше
- видеокамеру... да хоть HD топите.
А на берегу сигнал в сетку легко загоните.

Артем · Добавлено: 14-07-2010 19:59

Стас писал(а):
- Всего три провода в экране

Продаются конверторы для упаковки питающего напряжения и видео в одножильный коаксиальный кабель. Производители для охранных систем ваяют. Сам пользуюсь сходным устройством.

АлександрД · Добавлено: 15-07-2010 01:28

Стас · Добавлено: 15-07-2010 15:07

Про то и разговор, что конечного результата можно добится разными способами.

Amadey · Добавлено: 16-07-2010 12:42

а я бы оптику кинул
дешевле чем медь ))))

gdv1969 · Добавлено: 16-07-2010 12:50

Amadey писал(а):а я бы оптику кинул
дешевле чем медь ))))

По стеклу питание не передаётся, так что без меди - никуда.

Amadey · Добавлено: 16-07-2010 13:07

gdv1969 писал(а):
Amadey писал(а):а я бы оптику кинул
дешевле чем медь ))))
По стеклу питание не передаётся, так что без меди - никуда.

а, там питалово???
тогда медь ))

silver_fox · Добавлено: 26-07-2010 19:41

Господа, нижайше прошу прощения, за то, что влезаю в раздел технического дайвинга со своим АОВД, однако прокладка кабеля под водой осуществляется без использования водолазов. Сразу скажу за медь vs оптика: на данный момент оптический кабель весь модульный и заказать можно в одной оболочке любую комбинацию медных и оптических модулей с медью любого сечения, повивки и прочего и любого типа оптики - на заводах по производству кабеля не делают ни оптику ни медь в чистом виде, они лишь пакуют модули в броню/кевлар/ПВХ и т.п. Так что уважаемый топикастер - проконсультируйтесь с ближайшим вендором на предмет готового кабеля под ваши нужды.
По поводу укладки - кабель не огружается а просто топится с судна под воду, ибо в случае повреждения его невозможно будет вытянуть на поверхность не порвав еще в 10 местах. Укладку кабеля в случае сомнений и особой параноидальности можно производить под контролем эхолокатора. В особо подозрительных местах кабель можно укладывать в астбоцементную или металлическую трубу, но без фанатизма, что называется.

CapitanBlack · Добавлено: 27-07-2010 07:02

silver_fox писал(а):Господа, нижайше прошу прощения, за то, что влезаю в раздел технического дайвинга со своим АОВД, однако прокладка кабеля под водой осуществляется без использования водолазов. Сразу скажу за медь vs оптика: на данный момент оптический кабель весь модульный и заказать можно в одной оболочке любую комбинацию медных и оптических модулей с медью любого сечения, повивки и прочего и любого типа оптики - на заводах по производству кабеля не делают ни оптику ни медь в чистом виде, они лишь пакуют модули в броню/кевлар/ПВХ и т.п. Так что уважаемый топикастер - проконсультируйтесь с ближайшим вендором на предмет готового кабеля под ваши нужды.
По поводу укладки - кабель не огружается а просто топится с судна под воду, ибо в случае повреждения его невозможно будет вытянуть на поверхность не порвав еще в 10 местах. Укладку кабеля в случае сомнений и особой параноидальности можно производить под контролем эхолокатора. В особо подозрительных местах кабель можно укладывать в астбоцементную или металлическую трубу, но без фанатизма, что называется.

Оконечное устройство (камера) не имеет fiber-optics Ethernet - только Fast Ethernet и запитывается через PoE (IEEE 802.3af Class B). Лепить media-convertors некуда - в боксе камеры нет для этого места, делать отдельным подводным блоком - дорого. Правильней будет планировать обущую структуру сети так, что-бы "последняя миля" (от свитча/PoE до камеры) была не длинней 100 м.

Буду признателен за ссылки на производителей подводных кабелей Ethernet. На данный момент я проверил две фирмы:

1. SubConn - http://www.subconn.com
2. Falmat - http://www.falmat.com

silver_fox · Добавлено: 27-07-2010 09:12

Блин, все-таки медь по дну.... Не по фэншую... Позвонил тут в пару прикормленных кабельных торгашей по поводу витухи в море - все хором обозвали меня конченным маньяком и настоятельно посоветовали бросать пить всякую дрянь. По поводу конвертора и подводного бокса- берется обычный конвертор, меняются медные разъемы на правильные и заливается все это эпоксидной смолой - через сутки можем топить его на любую глубину без огрничений. Таким же образом можно будет обработать и оптический бокс, чтобы гарантировано избежать возможных повреждений внутри бокса.

CapitanBlack · Добавлено: 27-07-2010 19:41

silver_fox писал(а):Блин, все-таки медь по дну.... Не по фэншую...

Медь используют в проектах по исследованию океана, на глубинах от нескольких сотен метров до неск.километров. Например:

1. в заливе Monterey Bay в Калифорнии - http://www.mbari.org/mars/
2. Проект VENUS в BC - http://www.venus.uvic.ca/?page_id=257
3. Проект NEPTUNE в BC - http://www.neptunecanada.ca/about-neptune-canada/

При внимательном чтении документации на этих сайтах, можно упоминания о моделях используемых кабелей - в частности они используют медные кабеля SubConn. Другое дело, что они используют и оптику - там где нужная только передача данных, а питание приходит по отдельному силовому кабелю.

Для моей микрозадачи, кидать оптику и тащить питание отдельным кабелем выйдет слишком дорого и не имеет смысла.

oleg_l · Добавлено: 27-07-2010 22:14

Вот эта штука стрельнет на 200 метров и более, с питанием...

http://www.mobotix.com.ru/catalog/mx2wire/

silver_fox · Добавлено: 28-07-2010 09:30

При внимательном чтении документации на этих сайтах, можно упоминания о моделях используемых кабелей - в частности они используют медные кабеля SubConn.

Кэп, при всем уважении к тебе лично и к проектам, ссылки на которые ты дал. НО:
1) Помехоустойчивость меди. Я готов даже допустить что "на глубинах от нескольких сотен метров до неск.километров" помех будет сильно меньше, чем на глубине 20-30 м. Давление и коррозия не рассматриваются.
2) Metro Ethernet, это собственно такая же, прости Господи, токовая петля, только с чуть большим током в цепи. И если над вашим кабелем каой-нить теплоход или не дай Бог военное судно задумает поговорить по рации, то на такую "антенку" очень сразу "приедет" по сигнальной цепи. Грозы тоже никто не отменял.
3) Те проекты по исследованию океана наверняка использовали оборудование, в котором сигнал модулировался хорошим и помехозащищенным протоколом.
4) Защитить цепи питания проще чем защитить сигнальные цепи.

ля моей микрозадачи, кидать оптику и тащить питание отдельным кабелем выйдет слишком дорого и не имеет смысла

Не правда твоя! Проще взять совмещенный кабель - один модуль оптики и модуль с медью в одной оболочке. Это будет не дороже брэндовой меди (если не дешевле).

CapitanBlack · Добавлено: 08-01-2011 02:25

Немного попиарюсь...

Модераторы - не убивайте пожалуйста. Я ведь никогда не злоупотреблял Тетисом для саморекламы.

Если у кого есть интерес к проектам с подводным стационарными видео-камерам - моя фирма The Big Blue, Виктория, Канада, B.C., продает и устанавливает подводные камеры, изготовленные на базе IP-камер Mobotix, немецкого производства.

Камера TBB-Q24 поставляется в прозрачном, акриловом водонепроницаемом боксе. Бокс выдерживает давление до 6 bar (50м). Камера рассчитана на многолетнюю и непрерывную работу как в пресной, так и в соленой воде. Данная камера не имеет никаких движущихся частей и поэтому очень надежна в эксплуатации. Единственное необходимое обслуживание - периодическая очистка купола камеры от нарастания микроорганизмов и грязи - может выполнятся любым дайвером.

Питание для камеры (PoE) и данные передаются по одному подводному кабелю Ethernet (производство Subconn).

Так-же, для обеспечения четкой и насыщенной картинки, в условиях низкого уровня освещения, мы предалагаем недорогие стационарные LED-светильники (сделано в Канаде), рассчитанные для установки рядом с камерой.

Для надежного крепления камеры ко дну, мы изготавливаем различные варианты подставок.

Мы выполняем все работы, под ключ - проктирование, установка камеры под водой, настройкой параметров и интеграция камеры с инфраструктурой заказчика. Возможна настройка webcasting - т.е. трансляции изображение с камеры в Интернет, через сети CDN (Content Delivery Network)

Электронные характеристики камеры TBB-Q24 UW вы можете найти здесь - http://www.mobotix.com/rus_RU/content/view/full/25611

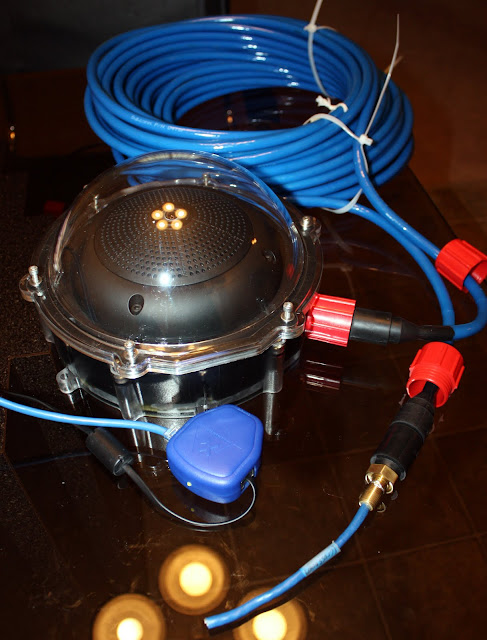

Фотография камеры TBB-Q24 UW в боксе и подводного кабеля. Рядом подводная камера Mobotix M24 в боксе.

любитель понырять · Добавлено: 08-01-2011 12:36

а есть уже установленные?
интересно бы картинку посмотреть!

CapitanBlack · Добавлено: 08-01-2011 21:50

любитель понырять писал(а):а есть уже установленные?
интересно бы картинку посмотреть!

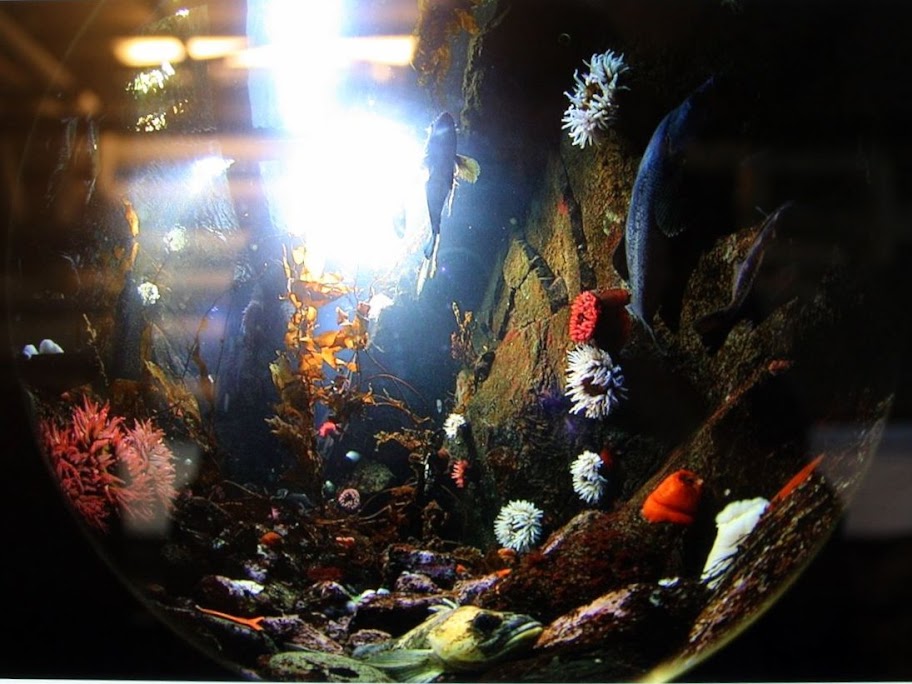

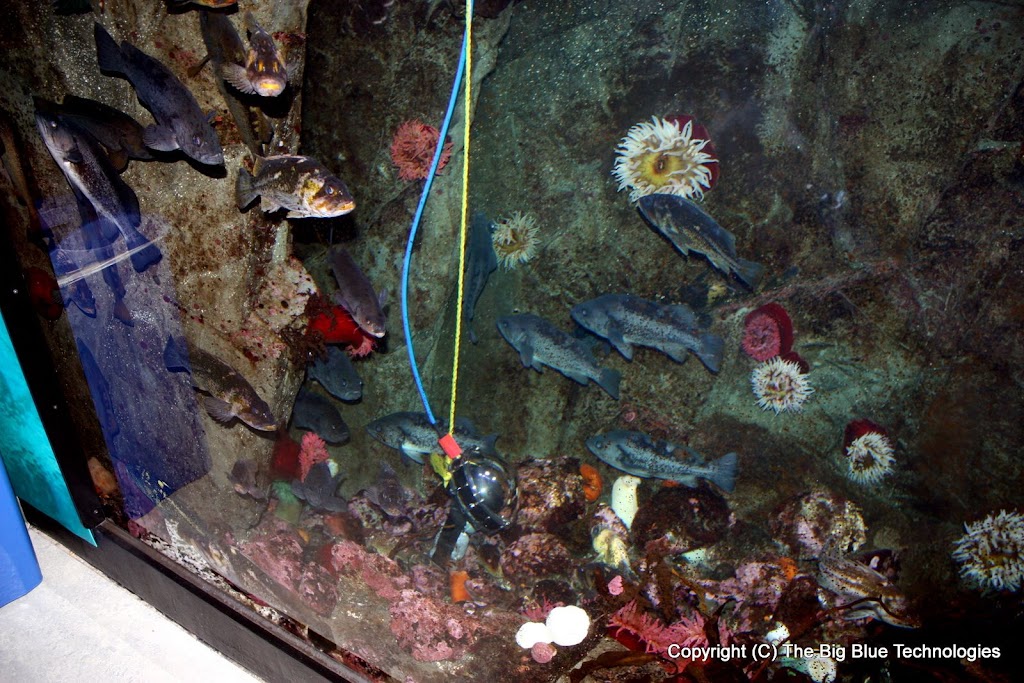

Я выполнил несколько тестовых установок в местных аквариумах - в Ванквере и Сиднее. Сейчас камеры уже демонтированы (у заказчиков пока нет денег на приобретение), а работаю над проектом установки камеры в океане. Пара фоток из одного небольшого местного аквариума - http://www.oceandiscovery.ca/

В Шарме один крутой отель установил камеру Mobotix M24 на домашнем рифе и вывел real-time подводное видео в на проекторы в ресторане.

любитель понырять · Добавлено: 08-01-2011 23:58

CapitanBlack писал(а): работаю над проектом установки камеры в океане.

а транслироваться куда будет?

CapitanBlack · Добавлено: 09-01-2011 04:07

любитель понырять писал(а):
CapitanBlack писал(а): работаю над проектом установки камеры в океане.
а транслироваться куда будет?

Здесь есть на одном из островов биологическая станция. Изучают marine life. У этого проекта есть свой сайт и там есть веб-камеры. Теперь будет еще и подводная... http://racerocks.com/racerock/video1frame.htm

Еще работаю над идеей установить подводную камеру на одном из самых популярных дайв-сайтов в городе - это такой длиннючий волнорез - 800 м. в динну. Любимое место для морских прогулок горожан, а так-же отличный дайв-сайт. На берегу есть популярное кафе - они повесят у себя телевизор, а под ними ДЦ - еще один телик. Ну и само собой вывести видео на их сайты. Лучшей рекламы для бизнеса на берегу океана не придумаешь.

Дайверам тоже полезно - камера показывает температуру воды и можно узнать видимость не выезжая из дома.

Модераторы: Снесите тему в раздел "Медиа" пожалуйста.
