Самодельный интерфейс для SUUNTO D4/D6/D9
Модераторы: Максим Васильев, трофи, DukeSS, KWAK
вообщем в продолжении темы Самодельный интерфейс для SUUNTO Vyper Vytec Cobra Gekko D3
посвятил пол-дня разбирательству с интерфейсом.
увы результат отрицательный
в качестве подопытного выступал D4

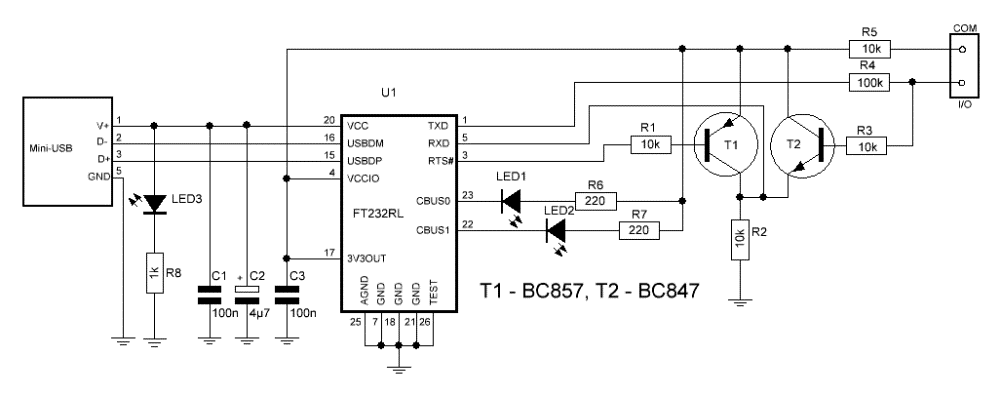

схема была взята отсюда
http://homepage.hispeed.ch/scubadiver/english.html
http://homepage.hispeed.ch/scubadiver/download/usb.pdf
USB реализован был на FT232RL
схема живая и работает
правда при подключении часов фронты сигнала DATA к суунте мне не понравились. каие-то заваленные. пробовал менять резистор в цепи TXD с 100к на 10к помогло, но не так чтоб стали красивые прямоугольники.
вообщем итог - что при питании выходной цепи от 3,3в, что при 5в софт не нашел часы
при более внимательном разбирательстве у меня возникло ощущение что часы банально не отвечают на запросы компа.
однако они чувствуют что к ним подключились и переходят в режим transfer mode.
т.к. оригинального интерфейса у меня нету, поэтому выяснить работает-ли вообще интерфейс в часах увы не имел возможности.
картинка передачи данных (поиск часов) достаточно забавная.
комп плюет пару байт и долго ждет ответа. плевки периодические
причем данные идут разные. в конце попыток софта обнаружить часы посылки по внешнему виду сильно отличаются от того, что идет в начале.
также инетерсно ведет себя сигнал RTS.
вообщем если кто-то собирал и цеплял D4 к компу прошу поделиться инфой.
если у кого-то есть фирменный интерфейс и он готов оказать помощь в создании чиста российского велком в личку.
для начала мне хотса проверить работоспособность интерфейса в своих часах, а потом посмотреть осцилом какже всетаки суунта реагирует на внешние раздражители.
ЗЫ: если все удачно сложится, то интерфейс для страждущих изготовленный по серийной технологии будет стоит в районе 20-30$
и будет отправляться в том числе и в дальние уголки нашего земного шарика
посвятил пол-дня разбирательству с интерфейсом.
увы результат отрицательный
в качестве подопытного выступал D4
схема была взята отсюда
http://homepage.hispeed.ch/scubadiver/english.html
http://homepage.hispeed.ch/scubadiver/download/usb.pdf
USB реализован был на FT232RL
схема живая и работает
правда при подключении часов фронты сигнала DATA к суунте мне не понравились. каие-то заваленные. пробовал менять резистор в цепи TXD с 100к на 10к помогло, но не так чтоб стали красивые прямоугольники.
вообщем итог - что при питании выходной цепи от 3,3в, что при 5в софт не нашел часы
при более внимательном разбирательстве у меня возникло ощущение что часы банально не отвечают на запросы компа.
однако они чувствуют что к ним подключились и переходят в режим transfer mode.
т.к. оригинального интерфейса у меня нету, поэтому выяснить работает-ли вообще интерфейс в часах увы не имел возможности.
картинка передачи данных (поиск часов) достаточно забавная.
комп плюет пару байт и долго ждет ответа. плевки периодические
причем данные идут разные. в конце попыток софта обнаружить часы посылки по внешнему виду сильно отличаются от того, что идет в начале.
также инетерсно ведет себя сигнал RTS.
вообщем если кто-то собирал и цеплял D4 к компу прошу поделиться инфой.
если у кого-то есть фирменный интерфейс и он готов оказать помощь в создании чиста российского велком в личку.
для начала мне хотса проверить работоспособность интерфейса в своих часах, а потом посмотреть осцилом какже всетаки суунта реагирует на внешние раздражители.
ЗЫ: если все удачно сложится, то интерфейс для страждущих изготовленный по серийной технологии будет стоит в районе 20-30$
и будет отправляться в том числе и в дальние уголки нашего земного шарика
-
- Новичок
- Сообщения: 5
- Зарегистрирован: 06-04-2009 18:18
- Контактная информация:
У Вас получилось? Хочется интерфейс за 20, как вы пишете, единиц денег 8^)
"Материя без духа не способна творить историю!"
Наталья Нарочницкая
Наталья Нарочницкая
-
- Новичок
- Сообщения: 22
- Зарегистрирован: 11-04-2005 17:51
- Откуда: Киров-Москва
- Контактная информация:
Есть кабель для D3 комовский, D3 у меня благополучно загнулся, сейчас D4 мне кажется электроника кабелей должна быть одинаковая, вот где бы надыбать разьем для Д4? жаба душит брать кабель за 2000 руб.
разъем у них уникальный. такчто готовый купить увы не светит....FISHКИ писал(а):Есть кабель для D3 комовский, D3 у меня благополучно загнулся, сейчас D4 мне кажется электроника кабелей должна быть одинаковая, вот где бы надыбать разьем для Д4? жаба душит брать кабель за 2000 руб.
Эдвансед Кибер Соло Техно Дайвер (HH eCCR Tmx)
- Naruto
- Активный участник
- Сообщения: 1101
- Зарегистрирован: 18-05-2009 12:16
- Откуда: Воронеж
- Контактная информация:
куплю кабель для д3 за 1000 рублей.FISHКИ писал(а):Есть кабель для D3 комовский, D3 у меня благополучно загнулся, сейчас D4 мне кажется электроника кабелей должна быть одинаковая, вот где бы надыбать разьем для Д4? жаба душит брать кабель за 2000 руб.
- gdv1969
- Активный участник
- Сообщения: 712
- Зарегистрирован: 13-02-2009 11:03
- Откуда: Пермь
- Контактная информация:
ага - viewtopic.php?t=57849plantaciy писал(а):Есть какие-нибудь продвижения в области кабелестроения?
С уважением,
Дмитрий
Дмитрий
изготовлю USB-PC кабель для SUUNTO COBRA, драйвер,программу. пишите tviktor_77@mail.ru
Народ, кто-нибудь видел в природе драйвера для D4-D9 под Линукс?
libdivecomputer - библиотека обмена
subsurface - утилита для ведения логбука
subsurface - утилита для ведения логбука
скажите, в итоге удалось добиться рабочего кабеля для d4?
-
- Участник
- Сообщения: 249
- Зарегистрирован: 28-11-2005 10:02
- Откуда: Одесса
Спасибо за наводку. Отлично работает под ubuntu 12.04 нужно запускат с root или добавить пользователя в группу dialout, т.к. программа не хотела загружать данные с Vyper.ak3141 писал(а):libdivecomputer - библиотека обмена
subsurface - утилита для ведения логбука
Родную программу SDM приходится запускать под wine, без возможности загрузки данных с компьютера, а только для их просмотра.
В VirtualBox Suunto DM - работала нормально, но под Win.
Кабель в свое время делал для первого Vyper на COM порт, но на современных компьютерах COM порт не всегда присутствует, да и с Vyper Air он не захотел работать.
Интересно будет узнать результаты сборки кабеля.
Сейчас у меня 2 форменных для Vyper и где-то валяется от утерянного D9 - без надобности.
Тоже спаял схемку, с ZOOP NOVA не работает, поведение аналогичное. Неужели за столько лет никто не решил проблему или не выложил фото внутренностей кабеля?PraNkiSh писал(а): ↑15-03-2009 00:19вообщем в продолжении темы Самодельный интерфейс для SUUNTO Vyper Vytec Cobra Gekko D3
посвятил пол-дня разбирательству с интерфейсом.
увы результат отрицательный
в качестве подопытного выступал D4
Порылся на забугрных форумах, нашел решение:

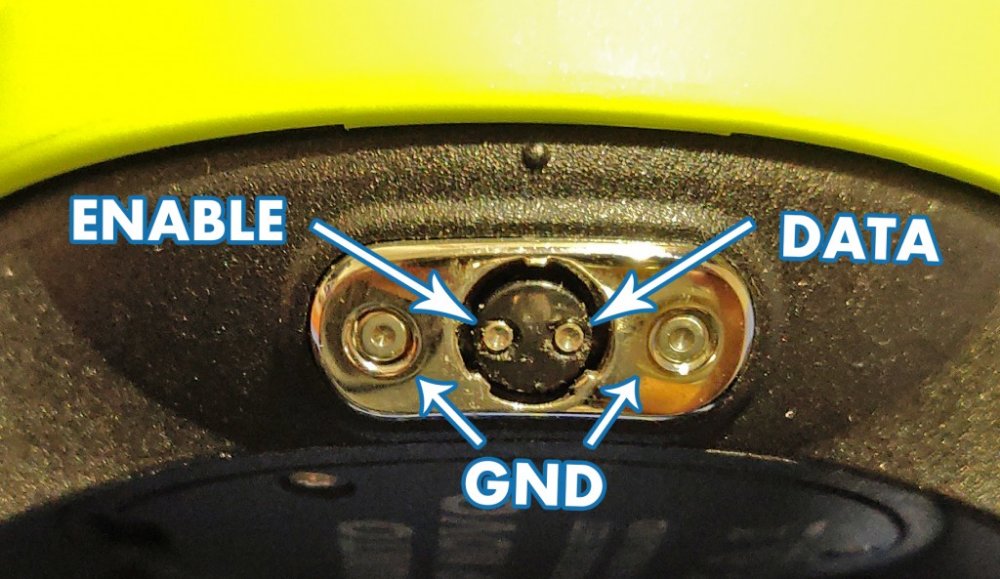

Модели Suunto Zoop Novo, Vyper Novo и серия D имеют другую схему интерфейса. Питание, one wire uart и землю (3х проводную). Соответственно нужна схема uart to one wire uart у итальянца заработало с такой:
Попробовал быстро спаять схемку согласования из одно резистора и диода, подключается определяется (включая серийник), но данные не читает, выдает ошибку, видимо простейшей схемы не достаточно. Будет время спаяю от итальянца, попробую.

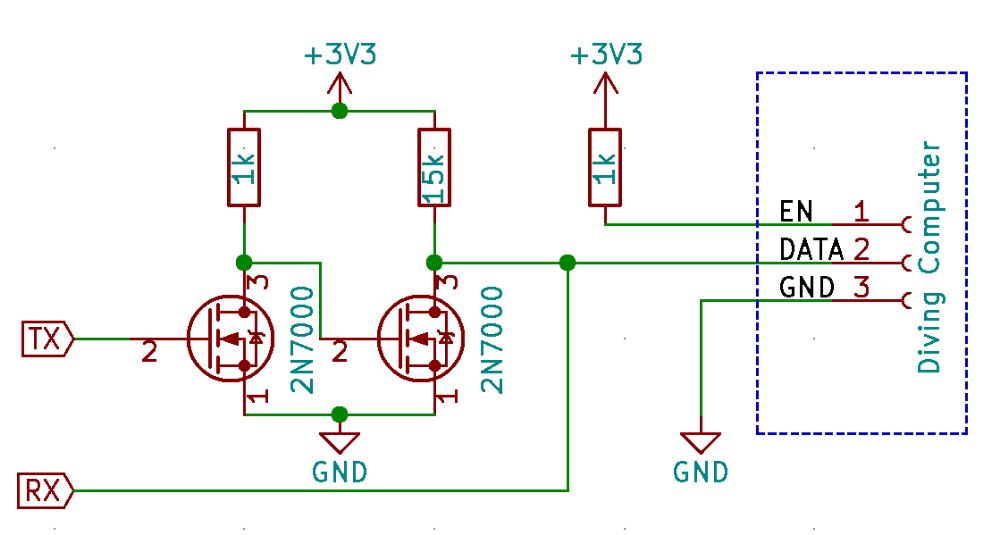

Модели Suunto Zoop Novo, Vyper Novo и серия D имеют другую схему интерфейса. Питание, one wire uart и землю (3х проводную). Соответственно нужна схема uart to one wire uart у итальянца заработало с такой:
Попробовал быстро спаять схемку согласования из одно резистора и диода, подключается определяется (включая серийник), но данные не читает, выдает ошибку, видимо простейшей схемы не достаточно. Будет время спаяю от итальянца, попробую.

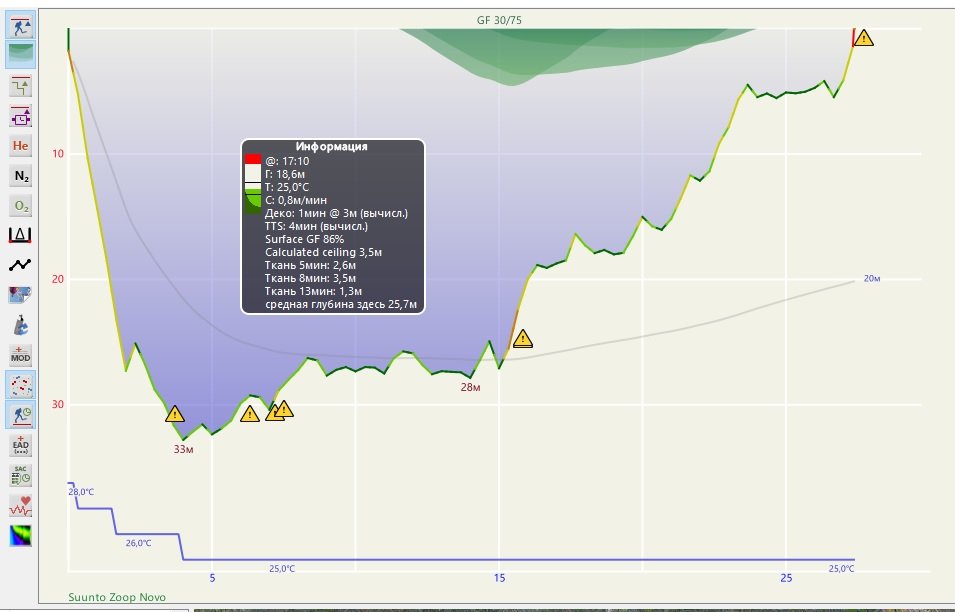

Спаял, проверил, работает замечательно.

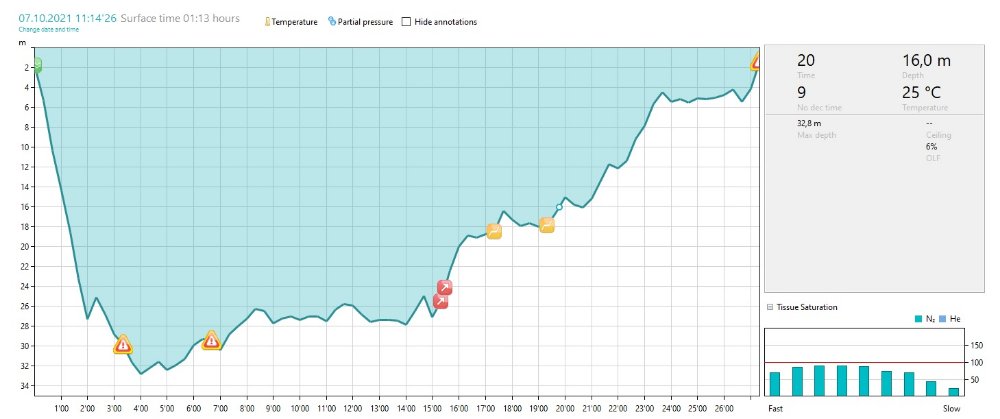

С DM5 тоже работает нормально, адаптер на FT232 у меня китайский, память в нем не шьется, PID поменять не возможно, вопрос решается принудительным указанием дров от Suunto.
