Фонарь на базе автомобильного ксенона? реально?

Сообщение

ALK · Добавлено: 07-10-2005 06:21

Отличие автомобильного и этого на сайте во первых в мощности
Атотомобильный это 35 ватт
а у них можно выбрать и 10 или 22 ватта.
Если делать на автомобильном-получаються большие габариты головки с лампой.Все пусковые блоки для авто имеют прямоугольную
форму и достаточно большие габариты.

Максим К. · Добавлено: 07-10-2005 19:54

Сайт продавца готовых изделей в США http://www.trailtech.net/hid_frame_moun ... t_kits.htm или производитель http://www.pyramidtechnologies.com/prod ... sp?PID=192, но этот мне кажется с розницей связываться не будет как и bright-star, я видел их предложение на балласты и лампы 24Вт, мин. количество от 50 шт. лампочка форм-фактор MR16 30$ балласт прямоугольной формы 41 $.
Вчера получил от токаря контейнер для аккумуляторов, в работу отдавал заготовку из трубы оргстекла 80 мм. внешний диаметр толщина стенки 5 мм. такие иногда бывают у www.orgsteklo.ru , резьбовая крышка из оргстекла 20 мм. с радиальным и торцевым уплотнением, испытал на механическую прочность и протечку внешним давлением 5 атм., результат положительный.
По поводу емкости аккумулятора, свет делается для видео съемки, пока один комплект, опытный образец, т.е продолжительность горения лампы 35Вт порядка часа что соответствует продолжительности записи на кассету, а также есть планы сделать сменную головку, взяв имеющуюся головку от Light Сannon 100 HID тогда время свечения увеличивается на порядок.
Хотел делать контейнер на аккумуляторы 9Ач размер D, но посчитал вес готовой конструкции и начал думать о постоянной борьбе с перевесом при перелетах ...
Может кому-то интересно, есть отечественный производитель подводного освещения http://gidrosvet.narod.ru/, я разговаривал с его директором, он сказал что в принципе не проблема изготовить по эскизам заказчика подводные световые головки и прочее.

Максим К. · Добавлено: 07-10-2005 20:00

Почему-то ссылки со страницы форума не открываются, пробую ввести заново www.pyramidtechnologies.com gidrosvet.narod.ru

ALK · Добавлено: 08-10-2005 14:57

У меня время горения лампы 35 ватт от аккамулятора 12 вольт 3.3 ампера составляет 35 минут(получено практическим путём)Потребляемый ток 3.2 ампера.
Что соответствует расчётам.
Как я понял у Вас пока будет только один фонарь.
Я кстати делаю свои тоже для видео.
Я решил использовать литевые аккамуляторы.Правда пока сними до конца ещё не разобрался.

Довбыш Владислав · Добавлено: 08-10-2005 20:49

А кто где АКБ берет? Очень литиевые интересуют. Емкость более 2 Ah

Сегодня для своего экспериментального образца закупил АКБ от УПса аж на 7 Ah. Под 50 ватную лампу должно хватать почти на 2 часа. Но габариты.......
По габаритным причинам не взял литиевые АКБ от ноутов.

Victor · Добавлено: 08-10-2005 23:15

davis писал(а): Может кто нибудь знает?
всем откликнувшимся спасибо!

Знаю одного умельца, собирает своими руками фонари, компрессора и Nitrox мешалки. Работает он в Питерском дайв-центре “2B3” напиши письмо на «2b3@2b3.ru» для Константина Ларина.

ALK · Добавлено: 09-10-2005 08:45

А кто где АКБ берет? Очень литиевые интересуют. Емкость более 2 Ah.

Увеличение ёмкости достигаеться параллельным соединением элементов.
Тоесть чтобы получить 12вольт-6 ампер часов надо 9 элементов
по 3.6 вольта-2 ампер часа.И схему управления зарядом и разрядом

Вес такой батареи будет примерно 500 грамм.
Размер корпуса-диаметр 60-длина 200 мм.
Вес с корпусом примерно 800 грамм.

Максим К. · Добавлено: 27-12-2005 16:30

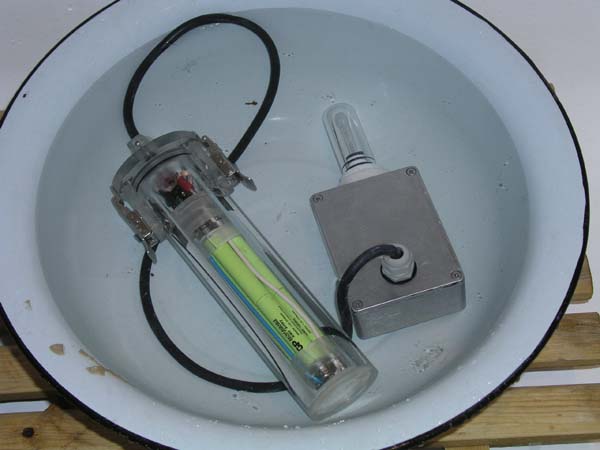

Доделал видеосвет на базе автомобильного ксенона
- балласты Alpha Optima с лампой H7 6000K, самые маленькие из автомобильных что удалось найти, гермокорпус дюралевый, куплен в Чип и Дипе, модель G113
-гермовводы пластиковые, куплены там-же
-аккамуляторная баттарея 12В 3,7А из NIMh аккамуляторов 380AFH, промышленной серии, допускающих заряд током номинальной емкости
-корпус баттареи из трубы оргстекла D=60 мм. толщина стенки 5 мм., крышка из оргстекла с торцевым и радиальным уплотнителем, привод выключателя питания механический с двумя уплотнительными кольцами
-кабели питания от баттарей к балластам резиновые H07RNF 2х1,0

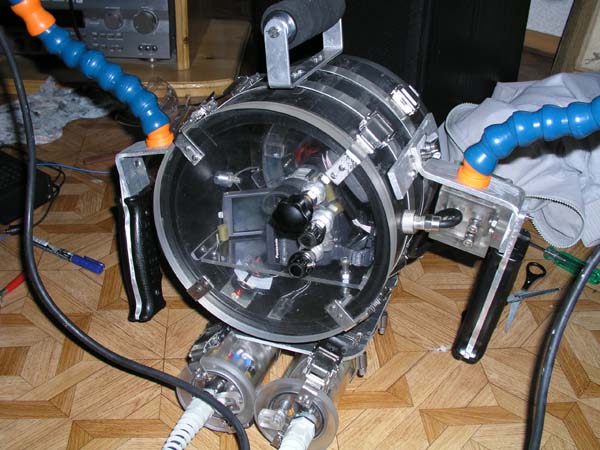

-гибкие штативы LockLine для балластов с лампой и монтажная плата для баттарей, крепещаяся к видеобоксу.
Широкий угол освещения примерно 70-80 градусов.
Время работы света примерно 45 мин.
Вес конструкции 5 кг.
В отличии скажем от Light Cannon HID, выходит на рабочий режим практически мгновенно за 1-3 сек. Допускает повторное включение.
Всю конструкцию проверил давлением 5 атм. в опрессовочной емкости, а в динамике пробовал в бассейне, сборка видеобокс+свет имеет небольшую положительную плавучесть, небольшой дифферент назад, и небольшой крен вправо, там расположена ручка электронного управления камерой.
Зарядные устройства для аккамуляторов из набора Мастер-кит NM8022, блок питания от ноутбука 22В 3,5А, баттареи заряжаются примерно 1,5 часа.
Из того что хотечется сделать, это герморазъемы на аккамуляторных блоках, но пока надо попробовать с неразъемными соединениями, и может быть поменять аккамуляторы на Li-ion, подходящие можно купить в магазинах радиоуправляемых моделей типа www.hobbycenter.ru, или подобрать от видеокамер.
P.S. Изображения то пропадают, то появляются, на всякий случай ссылка на внешнии источники http://maximk2.narod.ru/index.html

Florin · Добавлено: 27-12-2005 17:55

Максим К. писал(а):Доделал видеосвет на базе автомобильного ксенона
- балласты Alpha Optima с лампой H7 6000K, самые маленькие из автомобильных что удалось найти, гермокорпус дюралевый, куплен в Чип и Дипе, модель G113
-гермоводы пластиковые, куплены там-же
-аккамуляторная баттарея 12В 3,7А из NIMh аккамуляторов 380AFH, промышленной серии, допускающих заряд током номинальной емкости
-корпус баттареи из трубы оргстекла D=60 мм. толщина стенки 5 мм., крышка из оргстекла с торцевым и радиальным уплотнителем, привод выключателя питания механический с двумя уплотнительными кольцами
-кабели питания от баттарей к балластам резиновые H07RNF 2х1,0
-гибкие штативы LockLine для балластов с лампой и монтажная плата для баттарей, крепещаяся к видеобоксу.
Широкий угол освещения примерно 70-80 градусов.
Время работы света примерно 45 мин.
Вес конструкции 5 кг.
В отличии скажем от Light Cannon HID, выходит на рабочий режим практически мгновенно за 1-3 сек. Допускает повторное включение.
Всю конструкцию проверил давлением 5 атм. в опрессовочной емкости, а в динамике пробовал в бассейне, сборка видеобокс+свет имеет небольшую положительную плавучесть, небольшой дифферент назад, и небольшой крен вправо, там расположена ручка электронного управления камерой.
Зарядной устройство для аккамуляторов из набора Мастер-кит NM8022, блок питания от ноутбука 22В 3,5А, баттареи заряжаются примерно 1,5 часа.
Из того что хотечется сделать, это герморазъемы на аккамуляторных блоках, но пока надо попробовать с неразъемными соединениями, и может быть поменять аккамуляторы на Li-ion, подходящие можно купить в магазинах радиоуправляемых моделей типа www.hobbycenter.ru, или подобрать от видеокамер.

Изображений нет?

Максим К. · Добавлено: 27-12-2005 18:23

Изображения только на внешнем источнике http://maximk2.narod.ru/index.html

ALK · Добавлено: 27-12-2005 19:42

Интересная конструкция.
А колба на лампе из какого стекла?
Я свой ксенон пока не довёл до ума.Всё хочу лампы на 20 ватт достать.
Сделал пока только аккамуляторный блок
12вольт.8.8 ампер часа.Получились габариты диаметр 60 мм длина 270мм.

Максим К. · Добавлено: 27-12-2005 21:07

Защитное стекло на лампе из кварцевого стекла, внешний диаметр 30 мм. толщина стенки 2,5 мм., делал на заказ, с трудом нашел в Москве стеклодувов кто работает с кварцем.
По поводу 20Вт ламп, я нашел в Германии розничного продавца изделий Brightstar, 21Вт балласты и лампы примерно по 80 -100$, думаю без проблем отправят в Россию, если интересно, завтра могут дать ссылку.

ALK · Добавлено: 27-12-2005 21:14

Буду благодарен за ссылочку по лампам!

E · Добавлено: 28-12-2005 01:02

ALK писал(а):Меня тоже заинтересовала их продукция.Но ответа я не получил.
Судя по их картинке на стартовой страниц -у них на дальнем востоке ктото есть.
http://www.brightstar-hid.com/company_e.php

Ответ от них получили. делают в китае но от 1000 штук тогда цена
приемлимая. Долго иследовали эту тему но спроса не обнаружили.А
так в России можно было бы сделать приемлемую цену. Комплект
с 21 Вт - 300-380$ 24Вт (самое оптимальное значение)- 480$.

davis · Добавлено: 28-12-2005 01:11

ALK писал(а):пока только аккамуляторный блок
12вольт.8.8 ампер часа.Получились габариты диаметр 60 мм длина 270мм.

А из чего блок АКБ? если не сложно выложи фото...

ALK · Добавлено: 28-12-2005 10:09

Вечером если всё сростёться фотку блока выложу.
А внутри 12 аккамуляторов 3.6 вольта-2.2 ампер часа и схема управления .

Ranger · Добавлено: 28-12-2005 10:43

E писал(а):Долго иследовали эту тему но спроса не обнаружили.А
так в России можно было бы сделать приемлемую цену. Комплект
с 22 Вт - 300-380$.

Боюсь, что 1000 дайверов в РФ/Москве, нуждающихся в хорошем свете найти действительно не просто. Но при цене комплекта 300$-380$, учитывая что аналоги от ГринФорс, БариМиллера и пр. начинаются от 1000$, можно было бы и попробовать. Я вот давно ищу умельцев, которые бы в родных пинатах наладили бы производство. Потому как то, что делает БариМиллер или МаксВасильев и Ко мне как раз бы подошло, я бы даже денег не пожалел, но вот вопросы обслуживания, ремонта и запчастей... Любая тривиальная случайная поломка - это отправка фонаря в Штаты или Германию. А с нашей таможней это удовольствие мне не по карману.. не говоря уже о сроках.

E · Добавлено: 28-12-2005 11:20

Ranger писал(а):
E писал(а):Долго иследовали эту тему но спроса не обнаружили.А
так в России можно было бы сделать приемлемую цену. Комплект
с 22 Вт - 300-380$.
Боюсь, что 1000 дайверов в РФ/Москве, нуждающихся в хорошем свете найти действительно не просто. Но при цене комплекта 300$-380$, учитывая что аналоги от ГринФорс, БариМиллера и пр. начинаются от 1000$, можно было бы и попробовать. Я вот давно ищу умельцев, которые бы в родных пинатах наладили бы производство. Потому как то, что делает БариМиллер или МаксВасильев и Ко мне как раз бы подошло, я бы даже денег не пожалел, но вот вопросы обслуживания, ремонта и запчастей... Любая тривиальная случайная поломка - это отправка фонаря в Штаты или Германию. А с нашей таможней это удовольствие мне не по карману.. не говоря уже о сроках.

Практчески все решили ( головка:блок поджига и осветитель совмещены в один блок ,герметизация контакных групп
решена, контейнер с аккум. тоже) контакт с вышеназваной компанией
есть. . При применении титана ориент. цена
450-580 у.е. Есть где разместить заказ в России (соответственно-гарантийка ),Проработана схема доставки всего ,что есть у них на сайте .Нет реального спроса.

E · Добавлено: 28-12-2005 11:36

Максим К. писал(а):Доделал видеосвет на базе автомобильного ксенона
- балласты Alpha Optima с лампой H7 6000K, самые маленькие из автомобильных что удалось найти, гермокорпус дюралевый, куплен в Чип и Дипе, модель G113
-гермовводы пластиковые, куплены там-же
-аккамуляторная баттарея 12В 3,7А из NIMh аккамуляторов 380AFH, промышленной серии, допускающих заряд током номинальной емкости
-корпус баттареи из трубы оргстекла D=60 мм. толщина стенки 5 мм., крышка из оргстекла с торцевым и радиальным уплотнителем, привод выключателя питания механический с двумя уплотнительными кольцами
-кабели питания от баттарей к балластам резиновые H07RNF 2х1,0
-гибкие штативы LockLine для балластов с лампой и монтажная плата для баттарей, крепещаяся к видеобоксу.
Широкий угол освещения примерно 70-80 градусов.
Время работы света примерно 45 мин.
Вес конструкции 5 кг.
В отличии скажем от Light Cannon HID, выходит на рабочий режим практически мгновенно за 1-3 сек. Допускает повторное включение.
Всю конструкцию проверил давлением 5 атм. в опрессовочной емкости, а в динамике пробовал в бассейне, сборка видеобокс+свет имеет небольшую положительную плавучесть, небольшой дифферент назад, и небольшой крен вправо, там расположена ручка электронного управления камерой.
Зарядные устройства для аккамуляторов из набора Мастер-кит NM8022, блок питания от ноутбука 22В 3,5А, баттареи заряжаются примерно 1,5 часа.
Из того что хотечется сделать, это герморазъемы на аккамуляторных блоках, но пока надо попробовать с неразъемными соединениями, и может быть поменять аккамуляторы на Li-ion, подходящие можно купить в магазинах радиоуправляемых моделей типа www.hobbycenter.ru, или подобрать от видеокамер.
P.S. Изображения то пропадают, то появляются, на всякий случай ссылка на внешнии источники http://maximk2.narod.ru/index.html

Корпуса удобно делать из пластиковых труб от напорной канализации
клеется очень хорошо.

Bentos · Добавлено: 28-12-2005 12:08

Фильтр (проточный) для воды - готовый аккумуляторный корпус, с двумя вводами. Ну типа www.geizer.com и прочие.
