Ремонт Archon

[MiB]

Продолжаем ремонт.

у китайцев был заказан кабель с 2мя крышками(без LED головы и канистры) - обошелся в 62$.
Доставка обходится в 30$.
Оплачивал PayPal.
По срокам около месяца.

Первые впечатления, очень-очень-очень лучше чем то что я разбирал.
Везде, и в месте заливки - теперь там не силикон, а какой то компаунд, шилом не продавливается,
и крепление оплетки на кабель - качество термоусадки несравнимо выше.

А дальше произошел неоднозначный казус он несомненно добавляет карму конструкции фонаря, но сделал невозможным ремонт конкретно этого экземпляра - резьбу на голове канистры китайцы изменили и теперь существующую канистру в нее не вкрутить.
Резьба в новой конструкции имеет больший шаг и меньшее количество витков.(Шаблона в хозяйстве пока нету - точный шаг измерить нечем)

[DigiMakc]

Долго ковырялся, не мог понять, почему Archon DH30 разряжает аккумуляторы током около 0,3 А в 0.
Оказалось бахнули транзисторы в плате защиты, которые в голове канистры.

Тоже долго мучился с тем, как разобрать эту голову. В итоге разобрал и даже всё в сохранности. Сначала пробовал просто силой крутить вставляя утконосы, потом пробовал нагреть и крутить. Безрезультатно.
В итоге взял плоскую отвёртку и плоскогубцы. Ставил отвёртку на ту самую алюминиевую гайку и постукивал по отвёртке, в общем обстучал эту гайку по кругу, после чего вставил утконосы и она поддалась, выкрутил.
Плата с пружиной остались в голове. Как вариант можно попробовать оловоотсосом собрать припой с проводов и попытаться вынуть плату. Но я просто высверлил пайку и вытащил плату. Силикона там вполне прилично, залито до упора, и ещё плата миллиметра на полтора со стороны гайки тоже была залита. Тут у меня вопросов к качеству особо и не возникло.

Вот думаю, восстанавливать защиту или через предохранитель сделать. И, кстати говоря, в плате защиты похоже что не 8205 стоят, а 2 каких-то мелких 3-х ногих транзистора. Т. е. функционально может они и похожи, но по факту - какие-то другие.
Пораскинув мыслями, похоже, что транзисторы стоят на разрыв минуса, возможно для защиты от глубокого разряда. На управляющей ноге у них висит резистор 330 Ом (как раз столько было по замеру мультиметром, когда была утечка). Видимо когда транзисторы бахнули, то сели на короткое и управляющая нога стала коротить на минус, и ток пошёл от плюса через резистор и палёный транзистор на минус.

[greyfox]

Может знает кто, где найти кнопки включения для Archon? Кнопка из красного пластика, в ней вклеен или вплавлен магнит. Он скользит по корпусу фонаря и включает геркон внутри корпуса. Кажалось бы, что там может сломаться? Однако сломалось. Магнит начал бодро ржаветь и скользить не хочет. Разбирал, подтачивал надфилем, смазывал. Через пару дайвов опять. Ржавеет и не двигается.

[ShurikK]

Может знает кто, где найти кнопки включения для Archon? Кнопка из красного пластика, в ней вклеен или вплавлен магнит. Он скользит по корпусу фонаря и включает геркон внутри корпуса. Кажалось бы, что там может сломаться? Однако сломалось. Магнит начал бодро ржаветь и скользить не хочет. Разбирал, подтачивал надфилем, смазывал. Через пару дайвов опять. Ржавеет и не двигается.

Скиньте фото узла. Может сможем помочь.

[greyfox]

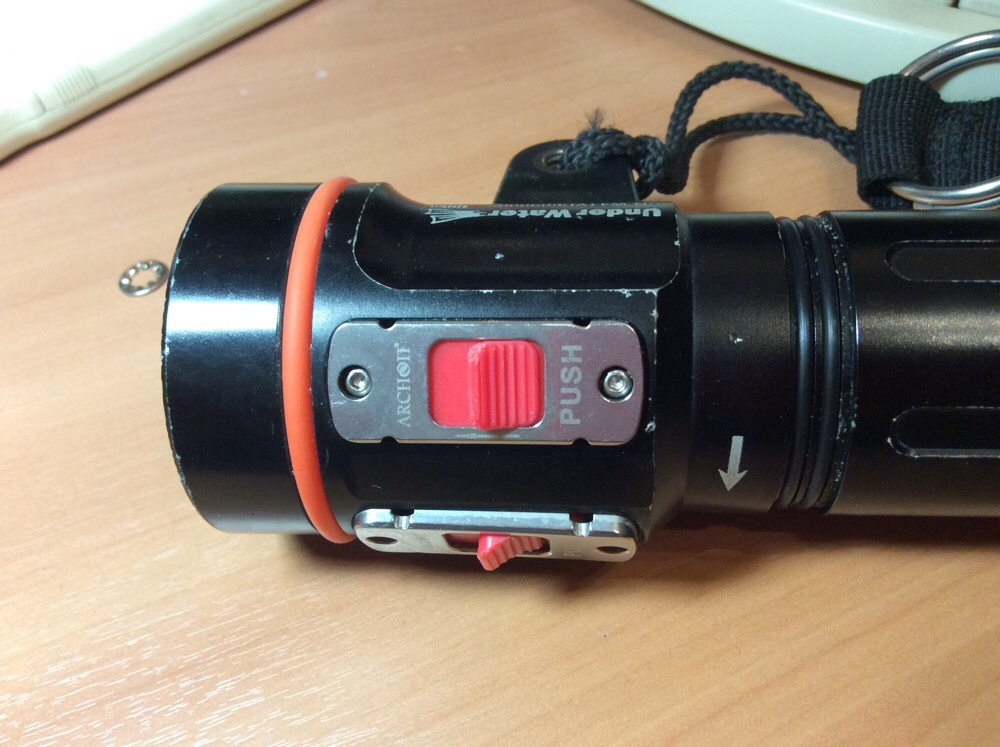

Может знает кто, где найти кнопки включения для Archon? Кнопка из красного пластика, в ней вклеен или вплавлен магнит. Он скользит по корпусу фонаря и включает геркон внутри корпуса. Кажалось бы, что там может сломаться? Однако сломалось. Магнит начал бодро ржаветь и скользить не хочет. Разбирал, подтачивал надфилем, смазывал. Через пару дайвов опять. Ржавеет и не двигается.

Скиньте фото узла. Может сможем помочь.

[ShurikK]

Может знает кто, где найти кнопки включения для Archon? Кнопка из красного пластика, в ней вклеен или вплавлен магнит. Он скользит по корпусу фонаря и включает геркон внутри корпуса. Кажалось бы, что там может сломаться? Однако сломалось. Магнит начал бодро ржаветь и скользить не хочет. Разбирал, подтачивал надфилем, смазывал. Через пару дайвов опять. Ржавеет и не двигается.

Скиньте фото узла. Может сможем помочь.

Написал в личку.
