Водолазно-водопроводный канистровый фонарь

[Boghdan]

Хочу поделиться опытом в фонарестроении
Захотел как-то сделать фонарь,сделал чертежи,осталось договориться с токарем...Но вовремя остановился-на бумаге красиво,а как будет в металле-хз
А тут в нете прочитал статью парня из прибалтики,где он рассказал о материале для фонаря-водопроводном фитинге для быстрого монтажа пластиковых труб! Оказалось довольно просто.
Вобщем зачесались руки,пошёл в магазин,примерял софитную лампу(диаметр 50 мм) к фитингу-подходит как там и стояла.
Из картинок,думаю,будет понятно как делал.
Питание-12 в 7,2 А/ч гелево-кислотный был у меня в наличии,склеил из плексы 10 мм канистру,крышку на о-ринг длинными саморезами(55 мм) из нержи...

[KAV-65]

А канистра каким образом где то крепиться ' На какой глубине использовали Главное ручку Гудмана правильного цвета использовали ':)'

[Boghdan]

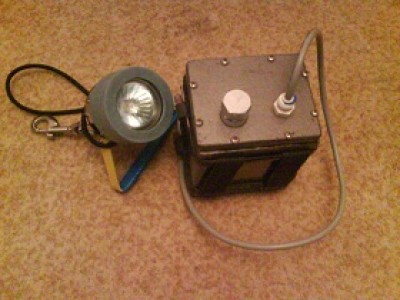

В качестве гермоуплотнения шнура питания-фитинг для подсоединения трубки к колбе фильтра для воды.Шнур диаметр 7 мм.
Для зарядного штуцера в том же магазине был куплен пол-дюймовый штуцер(латунь никелированная) и заглушка к нему(в неё вставил о-ринг). Разъём для зарядки посажен на эпоксидку в штуцер(осталось только отверстие под папу зарядки).
Всё это вкручено в крышку через о-ринги.
Не течёт до 20 м-глубже не проверял.

[Boghdan]

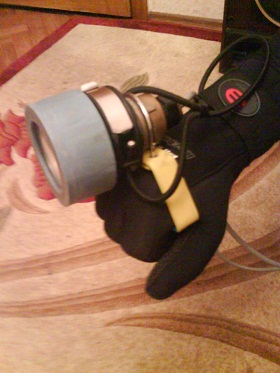

канистру покрасил молотковой серой эмалью,двумя хомутиками из нержи прицепил два куска стропы 25 мм ,и канистру на пояс(справа возле спинки) фиксирую отдельной пряжкой.
Уж больно тяжёлая зараза,так и норовит при расстёгнутом ремне на ногу упасть

[KAV-65]

Это уже минус . А какой же вес аккумулятора и общий вес световой системы А время работы достаточное.

[Boghdan]

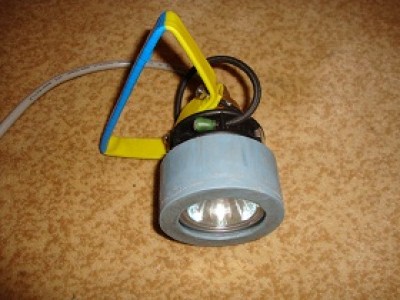

Головку делал из фитинга(на фотке угловой,а я брал прямой).
На гайке обрезал и обточил всё лишнее.
Все внутренности были выброшены,кроме толстого о-ринга,на него поставил ещё один(для центровки рефлектора лампы).

[Boghdan]

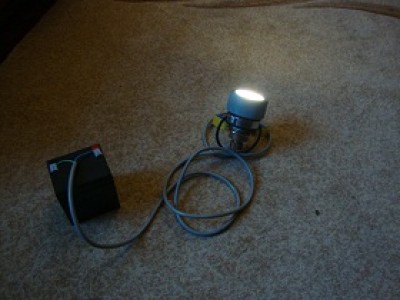

Общий вес системы 3 кг,канистры с аккумом 2,5 кг
Лампа 50 Вт -1 час 15 мин
Лампа 20 Вт- 3 часа 25 мин

[KAV-65]

Общий вес системы 3 кг,канистры с аккумом 2,5 кг
Лампа 50 Вт -1 час 15 мин
Лампа 20 Вт- 3 часа 25 мин

А название фонарю дали. Кстати если нет то можно в честь Золотого Дельфина назвать или открыть топик с конкурсом на лучшее название водолазно - водопроводного фонаря ':)

[Boghdan]

С тыла на фум ленте посадил переход на пол-дюйма,на переход через резиновую шайбу толщиной 8 мм заглушку с отверстием под шнур питания.
Внутри реле 12 В с током через контакты 5 А.Обмотка реле запитывается через геркон,приклеенный внутри фитинга.

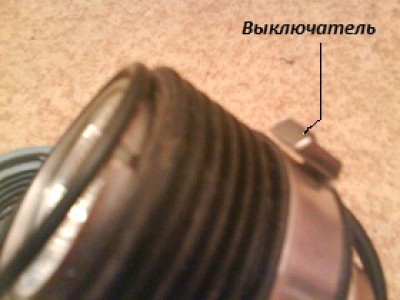

Снаружи присобачил самодельный ползунок(выключатель) из полоски нержи,на котором закреплён кусок мебельного магнита.
Ползунок двигается по направляющей из нержи,которая прикрывает канавку на фитинге.Напротив канавки внутри геркон.

[Boghdan]

Нет,не называл ещё
Это,так сказать,прототип,опытный образец-ну очень зачесались руки
Можно и Дельфин(хотя изяществом не блещет )

[АлександрД]

..

[Boghdan]

На два толстых о-ринга ставится софитка с цоколем.
Кстати после установки лампы она как раз вровень с торцом фитинга.
Из полосы нержи толщиной 0,3 мм вырезал полоску шириной 10 мм и длиной такой,что бы она оборачивала рефлектор лампы. Полоска вдавливается между рефлектором и фитингом(получаем что-то вроде бортика между лампой и фитингом) так,что бы выступала над торцом фитинга на 3-4 мм. На этот бортик укладываем о-ринг,сверху стекло,зажимаем гайкой.

[KAV-65]

Нет,не называл ещё
Это,так сказать,прототип,опытный образец-ну очень зачесались руки
Можно и Дельфин(хотя изяществом не блещет )

Думаю судя из последних появившихся сообщений на форуме о самоделках Модераторам надо предложить делать раздел типа Наши Кулибины или Очумелые ручки чтобы не пропал тот труд и идеи участников форума, одновременно будет и архив и пособие для начинающих Самоделкиных .

[Boghdan]

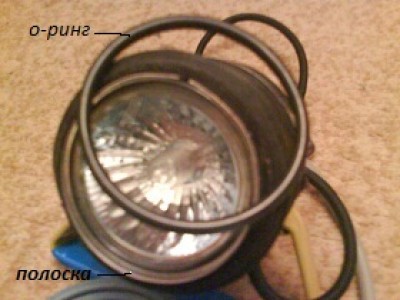

фото,где видны толстые о-ринги

[Boghdan]

Из колбы делал(есть такие низенькие),с одной стороны выводил провод,с другой заглушка с зарядным штуцером.Развоздушиватель просто отвёрткой дожимается до состояния заклинивания:) Сборка металл-гидридных аккумов,завёрнутых в лист неопрена,сидит там чудно
