A.M.G. · Добавлено: 06-12-2012 21:34

Drum писал(а):
mcureenab писал(а): Тонким слабым паяльником придется долго разогревать контактную площадку, теплота будет уходить на массу, нагревать аккумулятор.
Фантазеры-теоретики
Повторю для неверящих - чистая поверхность, микрокапля кислоты, в нее приложить залуженный провод и чуть тронуть 25 вт паялом. ВСЕ!

Зачем кислотой. Потом мыть надо тщательно. Сейчас есть хорошие нейтральные флюсы.

pavelkolpakov · Добавлено: 06-12-2012 23:14

Друзья, паять - можно. Кто ж спорит. С риском, осторожно, и тд. И мощным паяльником и слабым, и как угодно можно танцевать с бубном. Я тоже это и делал в течение многих лет, пока не было нормального оборудования.
Но когда сделал аппарат контактной сварки (с регулируемым сварочным током и регулируемой длиной импульса) и сварил никелевой лентой первую батарею, я понял что это совсем другое качество сборки. И обратно на пайку, - уже ни за какие коврижки.
Если будет возможность, обязательно попробуйте сварку, рекомендую. Настоящее заводское качество изготовления батареи.

A.M.G. · Добавлено: 06-12-2012 23:53

Еще можно заплатить чуть денег и обратиться в компанию, которая соберет нужные, качественные аккумуляторы хоть в столбик, хоть в квадратик, приварит контакты контактной сваркой и заблистирует с соблюдением температуры и технологии. При необходимости и платы защиты поставит. Правда нормальных не так много.

Страник · Добавлено: 07-12-2012 07:14

Вот

Drum · Добавлено: 07-12-2012 08:12

Паять, сделать девайс и сварить, заплатить в компанию...
Может сразу заводик купить аккумуляторный?

Все определяется потребностями - зачем мне станок сварки, если за всю жизнь собрал 4 (четыре!) батареи? Вот спаял и все...

pavelkolpakov · Добавлено: 07-12-2012 10:37

Drum писал(а): Паять, сделать девайс и сварить, заплатить в компанию...
Может сразу заводик купить аккумуляторный?

Все определяется потребностями - зачем мне станок сварки, если за всю жизнь собрал 4 (четыре!) батареи? Вот спаял и все...

Естественно, все должно быть адекватно потребностям. Если это не постоянное хобби, то для сборки одного единственного девайса нет смысла заморачиваться изготовлением оснастки, оборудования, и тд. Даже если аккумы выйдут из строя через некоторое время, их проще просто поменять.
В этой теме мы просто поделились информацией, кто как делает.

pavelkolpakov · Добавлено: 07-12-2012 10:42

Страник писал(а):Вот

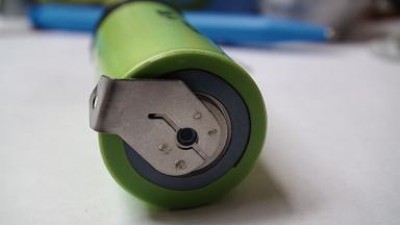

Хорошо приваренный вывод, грамотный, с разрезом. Я видел такие подготовленные аккумы на ибее.
Теперь уже можно к выводу паять провода.

Страник · Добавлено: 11-01-2013 15:08

Получил светодиодные модули.
Включал пока все светодиоды последовательно.Греются очень сильно.
Вопрос к Павлу:
Когда Вы включали параллельно по 4 светодиода-резисторы ставили ?
Спасибо.

pavelkolpakov · Добавлено: 11-01-2013 20:36

Страник писал(а):Получил светодиодные модули.
Включал пока все светодиоды последовательно.Греются очень сильно.
Вопрос к Павлу:
Когда Вы включали параллельно по 4 светодиода-резисторы ставили ?
Спасибо.

Резисторы не ставил, это не нужно.
Греется диодная сборка естественно очень сильно. Так и должно быть. Я выше уже писал, что при таких мощностях серьезно встает проблема адекватного теплоотвода от светодиодов в подводном фонаре, а потом уже все остальное. Тепловая защита также обязательно должна быть, которая отключает систему уже при 70 градусах.

Кстати ..., поскольку реальные сборки у вас уже в наличие, померяйте амперметром ток потребляемый от батареи, - сколько ампер можно по максимуму получить от этого драйвера при этой прошивке.

Страник · Добавлено: 12-01-2013 07:21

Сборки у меня в наличии-драйверов пока нет.
А крепили к радиатору по центру -одним болтом на М8?

pavelkolpakov · Добавлено: 12-01-2013 12:31

Страник писал(а): А крепили к радиатору по центру -одним болтом на М8?

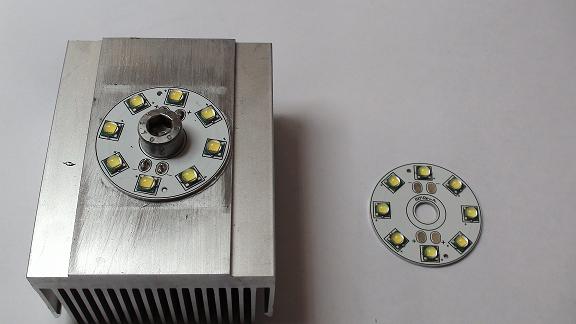

Для экспериментов я крепил также. Только под головку болта обязательно положите фторопластовую шайбу, чтобы не повредить сборку. На моих макетах еще вентилятор прикручен с тыльной стороны радиатора, создает интенсивное охлаждение когда нужно.
Позже, в реальном изделии необходимо сначала клеить эту сборку на теплопроводящую пасту и потом закручивать болтом, также необходимо клеить на пасту и драйвер. Однако, после этого светодиодную сборку уже не отодрать без повреждений, если что, и нужно всегда иметь запасные для экспериментов.

Страник · Добавлено: 12-01-2013 13:52

Так Вы пасту теплопроводящую использовали или клей?
Я просто пока на пасту кпт-8 посадил.

pavelkolpakov · Добавлено: 12-01-2013 14:16

Страник писал(а):Так Вы пасту теплопроводящую использовали или клей?
Я просто пока на пасту кпт-8 посадил.

Я разными пастами пользовался в разное время. В данном случае, это был импортный состав. Фактически это был густой пастообразный клей, но называлось оно пастой. Можно конечно на разные пасты сажать, это кому как нравится, главное при этом изучить получше что за паста, чтобы продумать как она поведет себя при многолетней эксплуатации в жестких условиях в подводном фонаре. Может и КПТ-8 будет нормально, насчет нее я конкретно не знаю.

A.M.G. · Добавлено: 12-01-2013 22:11

Страник писал(а):Так Вы пасту теплопроводящую использовали или клей?
Я просто пока на пасту кпт-8 посадил.

КПТ не самая лучшая паста по коэффициенту теплопроводности, но вполне нормально работает.
ПС Крепление на один центральный болт не самое лучшее крепление. Из геометрии - плоскость определяет три точки. При креплении в одной могут возникнуть перекосы не заметные на глаз, но достаточные для перекоса температуры в кластере. Здесь лучше перебдеть.
И что-то цвет радиатора мне не понравился.

Из какого материала?

sila · Добавлено: 12-01-2013 22:20

Страник писал(а):Всем Привет!
Вот задумал сделать видеосвет на светодиодах
Планирую использовать
Драйвер http://www.taskled.com/h6flex.html

Светодиодный модуль http://www.cutter.com.au/products.php?c ... ound+MCPCB

Корпуса фонарей хочу использовать готовые

Пока открыт вопрос с корпусом аккумуляторного блока и аккумуляторами.

Кто через это уже проходил??

а нет перевода описания ?

Страник · Добавлено: 13-01-2013 14:33

а нет перевода описания ?[/quote]

Я пользуюсь переводчиком Гугл

Страник · Добавлено: 13-01-2013 14:40

A.M.G. писал(а): И что-то цвет радиатора мне не понравился. Из какого материала?

Сами светодиоды смонтированны на пластине из 2мм алюминия.
Большой радиатор (временный) от компьютерного проца.
Крепить буду 5 винтами на М4 к корпусу.

Страник · Добавлено: 15-02-2013 13:34

Продолжение

..........

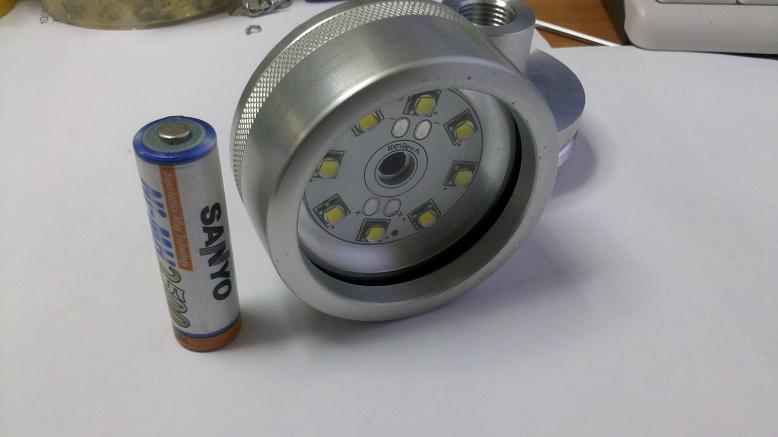

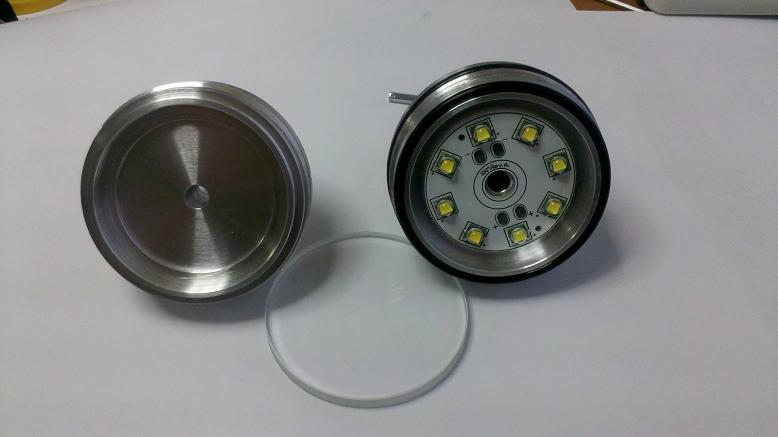

Сделали корпус новый под светодиоды.
Драйверы уже месяц где то путешествуют

Андрей СПб · Добавлено: 15-02-2013 16:19

Страник писал(а):Сделали корпус новый под светодиоды.

Вы таким конструктивным набалдашником зарезали угол видеосвета, фактически все диоды своим краем светят в "коронку от бура"
Выступ за стекло должен быть минимальный, все равно давлением стекло прижимает....
Еще -между стеклом и "коронкой" тонкую пластиковую прокладку - стекло и металл вещи плохо совместимые по кряку....

Страник · Добавлено: 15-02-2013 18:19

Андрей СПб писал(а):
Страник писал(а):Сделали корпус новый под светодиоды.
Вы таким конструктивным набалдашником зарезали угол видеосвета, фактически все диоды своим краем светят в "коронку от бура"
Выступ за стекло должен быть минимальный, все равно давлением стекло прижимает....
Еще -между стеклом и "коронкой" тонкую пластиковую прокладку - стекло и металл вещи плохо совместимые по кряку....

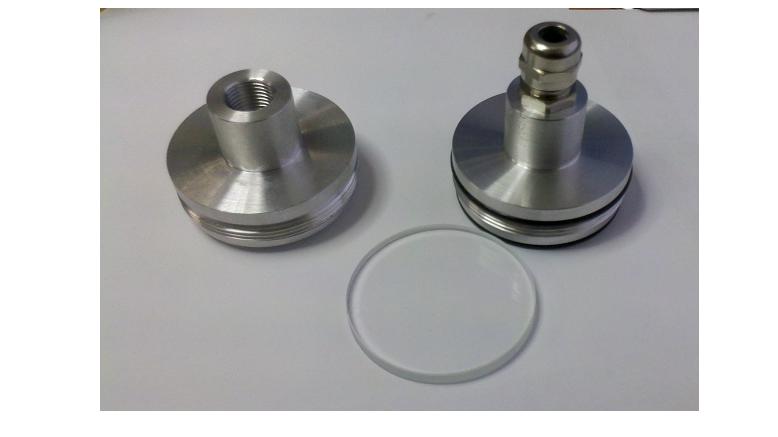

Как Вы его назвали *Набалдашник*

взят от промышленного фонаря (фото на певой странице)
Как и на промышленном фонаре установленно 3 кольца
между двумя зажимается стекло и одно закрывает доступ воды к резбе.
