Адаптация камеры к боксу

[UBL]

Люди, помогите разобраться.
Есть бокс Humerhad Рос. производства. Снимаю камерой Sony mini DVD. Купил камеру Sony HDR 520 E и понял, что я чайник, в ней нет выхода под шнур управления и вернуть её невозможно. Буржуи вложили в комплект пульт д.у. и считают, что этого достаточно для дистанционного управления. Есть ли какой-то адаптор под управление?

[v_Alexey]

http://www.xtremerecall.com/Products/Ac ... abling.htm

[VVG]

По сути тоже самое описывал эдесь viewtopic.php?t=45225&highlight=%F1%ED%EE%E2%E0+lanc
Одно небольшое но... Современные камеры( по крайней мере, те с которыми сталкивался я) управляются по LANCу очень скудно: вкл\выкл, zoom+\-, запись. Т.е. производитель ограничил прошивку камеры только функционалом пультов, выпускаемых им же.

[UBL]

Спасибо огромное! Уже занимаюсь поиском штекеров. После испытаний отпишусь о достигнутом...
С ув.

[VVG]

Разъем вряд ли найдете отдельно, если только раскурочить кабель для камеры...

[Student]

Разъем отдельно купить можно, но дорого.
$50 в штатах за хвостик или примерно столько-же за переходник. Может есть и дешевле, но я не нашел. Проще разобрать один из кабелей из комплекта. Если аккуратно разрезать пластик, то можно вытащить разъем в целостности и сохранности. Цоколевка разъема на картинке

Между ногами JACK_AD(7) и GND(8 ) нужно припаять резистор 100k, иначе LANC работать не будет

На связке HH120 и XR520 работают в принципе все LANC команды, кроме ББ. При попытке взять ББ через LANC камера виснет вглухую

[Страник]

День добрый!

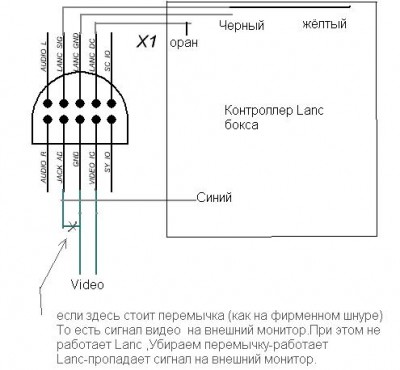

В боксе Seatool встроен контроллер Lanc при его подключении к камере Sony CX 500V возникла проблемма.
При подключении разъёма Lanc отключаеться видеовыход.
Может кто сталкивался как можно это обойти.
Зеркалом на боксе пользоваться не очень удобно.
Спасибо Student за разводку разъёма.

[Student]

вместо перемычки воткни резистор 100к
И непонятно, что на/от контроллер(а) по "синему" заходит. На камере эта нога (JACK_AD) отвечает за режим работы этого разъема (композит, компонент, LANC)
У меня камера к боксу с монитором подключена по 4м проводам. GND, LANC_SIG, LANC_DC, VIDEO_IO. Резистор запаян в разъем и никуда от него никаких проводов не отходит.

[Страник]

Пробовал-не помогает.При отключении синего провода контроллер позволяет только включить камеру.
При подключении синего провода камера переходит из режима записи звука 5.1 в стерео и контроллер нормально работает.
С резистором таже история.
уже склоняюсь к варианту
на контроллере сделать только включение и выключение,а все остальные функции возложить на ИК.

[Страник]

Ешё раз всё перепровери.

синий провод идёт на резистор 100 ком на землю на плате
Видео нет.
Взял контроллер с cоньковского бокса-всё нормально работает.
Вывод: в Seatool стоит хитрый контроллер.Отключение видео происходит в мозгах камеры

Нужна схема просто включения и выключения камеры по Lanc.

[epiandr]

Существует два типа контроллеров ланк:
1 этот тип используется для трипод при съемке на воздухе. Он просто замыкает сигнальный ланка через 300ом на землю для включения, а выключает командой 5Е
Его основное отличие - он может включить камеру только если флажок камеры включен. Он может выключить камеру и опять включить, но флажок обязан быть включен всегда! Он может управлять основными функциями камеры, но при этом часть функций - например управление фокусом не доступно.
2 контроллер используемый для подводных боксов. Он включает камеру даже если флажок выключен. Он может выбрать режим - воспроизведение, запись, фото сразу при включении. Он посылает в камеру через 25 кадров ланк коды включения и удержания камеры в режиме включено и код режима во втором и третьем байтах пакета.
Это говорит камере что она находится в подводном боксе и ей нельзя фокусироваться на иллюминаторе и на пузырьках воздуха налипших на него. При этом становится доступным управление фокусом в ручном режиме, а так же некоторые другие функции, но это уже зависит от модели камеры.
На тему десяти контактного разъема существует три варианта резистора - 100ком, 32ком, 0ом
При 32комах на выходе этого разъема получается компонентный сигнал. При 100ком композитный.
По ланку возникает одна из проблем касающаяся широкоугольных насадок - если используется однолинзовая насадка, то она просто изменяет кривизну входной линзы камеры и при изменении фокусного растояния, которое осуществляет процессор камеры управляемый 2 типом контроллера ланк не дает возможности фокусироваться при использовании Zoom T. При этом с 1вым типом проблем обычно нет.
Для двух линзовой оптики нет проблем и с 2ым типом контроллеров.

[epiandr]

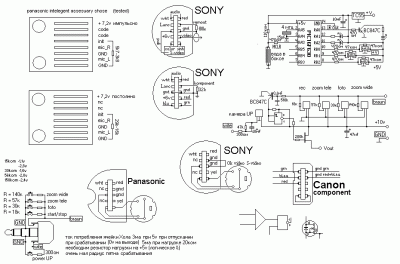

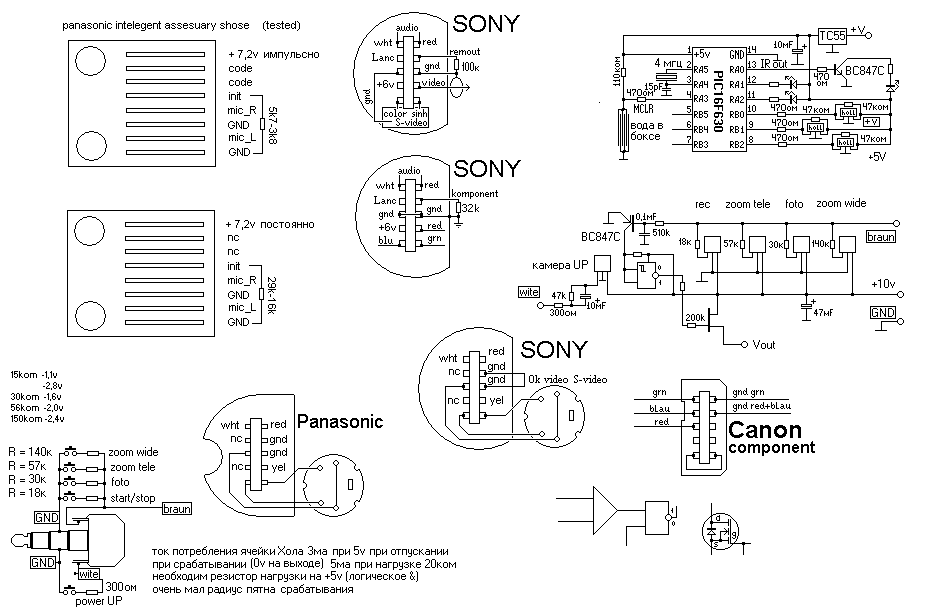

добавлю схему:

[Страник]

ПРоверил ещё на одном боксе SEATOOL .Тоже самое.Или VIDEO или LANC.
Не понимаю-как они подключают внешний монитор
