DIY fiber optic cable

Сообщение

Ras · Добавлено: 03-04-2011 21:51

Вообщем, пришла вспышка YS-110a, решил потестить в бассейне с Canon S95. Но в комплекте не было оптического кабеля. Под руку попался оптический аудиокабель для подключения к бытовой технике.

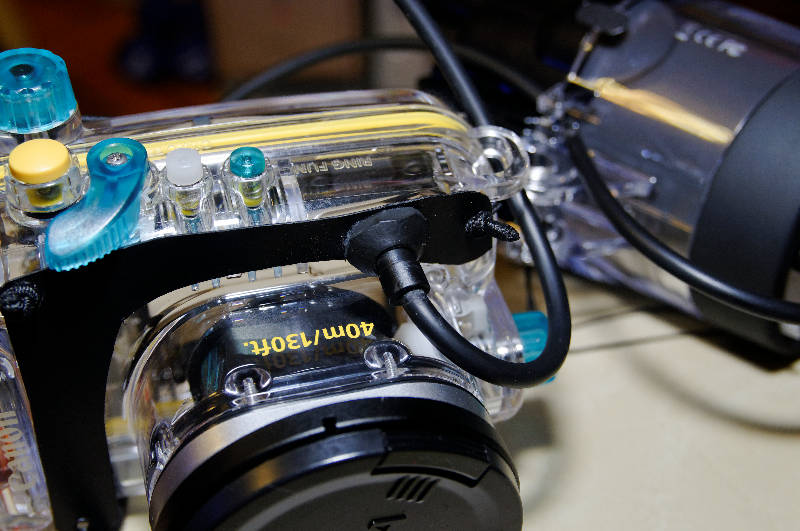

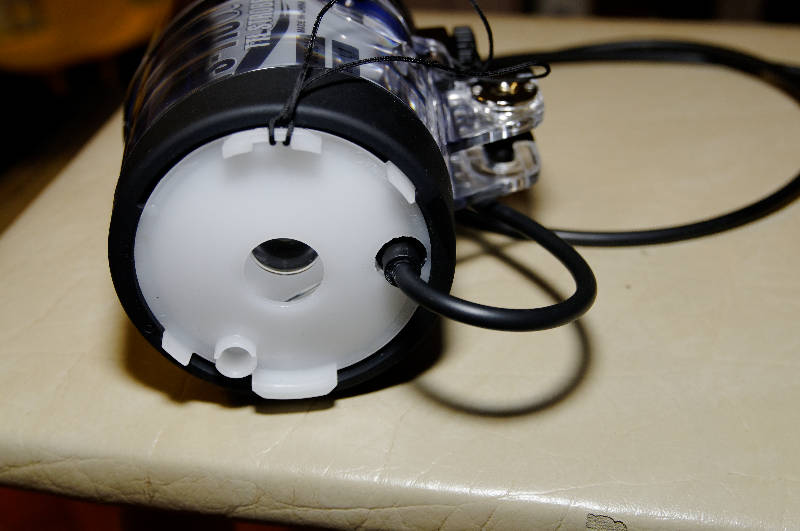

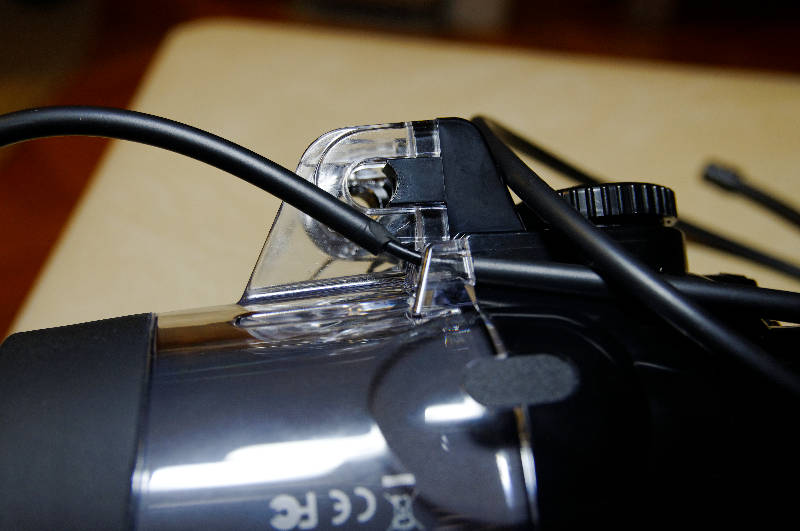

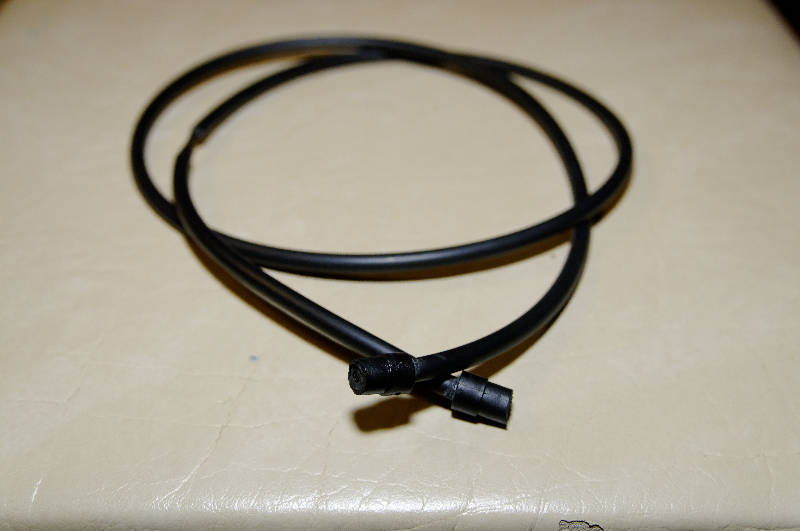

Срезал наконечники, немного подработал. Вот что получилось:

Ras · Добавлено: 03-04-2011 21:55

В ходе испытаний все работало отлично, TTL отрабатывался исправно и без проблем. цена вопроса - 200-300 рублей. Сейчас думаю - покупать подводный кабель за 100 уе или этим ограничиться?

Dr.Evil · Добавлено: 03-04-2011 22:39

А если нет разницы - зачем платить больше?(с)

З.Ы.
В своё время, делал аналогичный кабель из световода от подсветки кнопок старого Mercedes`a. Всё работало прекрасно.
Кстати, популярный у юзеров "бюджетных" S&S кронштейн "лошарик" - не что иное, как гибкий рукав повода эмульсии к станкам ( шлифовальным и расточным, например ).
Фирма-производитель самого кронштейна одна и та же, S&S только крепления свои ставит.
СтОит, естессно, намного дешевле.

elDiamante · Добавлено: 03-04-2011 22:57

Как вариант, чтобы сделать красиво совсем - можно снять эту толстую пластиковую "изоляцию" и поставить "родные" разъемы, которые продаются ~ за 4 доллара в divervision:
http://www.divervision.com/catalog/-p-1143.html

Единственный минус такого "колхоза" - непонятно, как завить его в нормальную "пружинку" - чтобы не провисал, когда меняется длина арма.
Я пробовал греть его термофеном на металлической трубке - все равно форму нормально не держит.

PS: еще совет - проверяйте срабатывание пыхи под водой. Я раньше имел проблемы с подобной конструкцией из-за того, что световод был прикреплен к боксу ближе к краю вспышки, а не посередине. В случае, если встроенная пыха срабатывает на треть мощности/длительности, бывали пропуски срабатываний внешней вспышки. Причем именно под водой. На воздухе было все ок.

Maximus_IT · Добавлено: 03-04-2011 23:01

Dr.Evil писал(а):не что иное, как гибкий рукав повода эмульсии к станкам ( шлифовальным и расточным, например )

http://www.loc-line.com/
Если полистать их брашуру, то из Лок-Лайн как из Лего, можно собрать все что угодно

)

АлександрД · Добавлено: 04-04-2011 00:40

Ras · Добавлено: 04-04-2011 08:34

Очистил отрезок кабеля от лишней оплетки, пытался скрутить в пружину прогреванием. В итоге - пружинка получилась, но стал неуверенно работать кабель - пропал TTL, появились пропуски, качество прохождения светового импульса ухудшилось.
Остановился на варианте цельного аудиокабеля.
Так что, кабель лучше не прогревать и не скручивать.

Наконечники я сделал из родных протекторов аудиокабеля - аккурат входят в разъем вспышки

Orlandin · Добавлено: 04-04-2011 11:33

также использую для синхронизации аудиокабель...
В пружинку завивать не стал, а прикрутил изолентой в нескольких местах к армам - очень удобно, так как ничего не висит и не цепляется...

elDiamante · Добавлено: 04-04-2011 11:57

Но вообще учитывая стоимость остального хабара и затрат на поездки - вполне можно купить нормальные кабелюхи. Особенно, если разъем выглядит немного сложнее, чем как на Sea&Sea. Кроме того, таким способом сложно сделать Г-образный раъем - не совсем удобно, когда кабель торчит вперед сильно.

Вот пример "родных" разъемов:

Примерно такие же разъемы нужны для вспышек INON

Orlandin · Добавлено: 04-04-2011 15:20

elDiamante писал(а):Но вообще учитывая стоимость остального хабара и затрат на поездки - вполне можно купить нормальные кабелюхи. Особенно, если разъем выглядит немного сложнее, чем как на Sea&Sea. Кроме того, таким способом сложно сделать Г-образный раъем - не совсем удобно, когда кабель торчит вперед сильно.

Вот пример "родных" разъемов:

Примерно такие же разъемы нужны для вспышек INON

У меня фирменный пружинный синхрокабель переломился да и пружинка эта постоянно запутывалась...
Г-образный действительно сделать сложнее, но мне обычный штекер не доставляет неудобств...

АлександрД · Добавлено: 04-04-2011 15:57

elDiamante · Добавлено: 04-04-2011 17:10

АлександрД писал(а):всё же я выложу вечером фото, а пока на словах как у меня сделано:
Г-образина делается более длинным куском термоусадки, что одевается первой. после её нагрева изгибаем по дуге, после чего получается подобие того самого Г-образия, которое лишь незначительно выпирает вперед.
что касается перегрева кабеля - да, на первых образцах обнаружил, что если сильно перегреть тонкий кабель - то внутренняя жила "прилипает" к оболочке, тем самым ухужшая её отражательную способность. у меня после таких экспериментов визуально яркость упала вдвое (на первых опытных образцах, на тонкой жилке).

когда начал делать то же самое, но с новым кабелем, с более толстой оболочкой (но не настолько толстой, как у Расула), и грел аккуратнее - то всё отлично получилось - потерь яркости на кабеле почти нет.

при этом даже "хреновые" кабелюшки ни разу не давали сбоя, и всегда пробивались от вспышки фотоаппарата.

Я думаю, что внутренний световод просто помутнел от нагрева. Никакого отражения там не предусмотрено - это работает только в SM-волокне. Там в качестве среды передачи использует очень тонкое стекловолокно и для передачи - лазер, а не светодиод.

АлександрД · Добавлено: 04-04-2011 17:18

АлександрД · Добавлено: 04-04-2011 21:01

http://www.deep.su/forum/viewtopic.php?f=19&t=7542

Ras · Добавлено: 01-10-2011 21:09

Так и не купил фирменный кабель. До сих пор пользуюсь данной самоделкой, отнырял с ней сафари. Кабель зарекомендовал себя отлично, ни одного промаха и ошибки экспозиции, TTL отрабатывал всегда. Вообщем, доволен как слон

Elf in Stone · Добавлено: 01-10-2011 22:03

Я всегда при покупке очередной рыбацкой дорогостоящей безделушки сам себе говорю, что за те деньги, которые я уже потратил на снасти и экипировку, можно до конца жизни каждый день кушать осетрину, купленную в магазине.

И еще говорю, что когда рыба клюет, да еще ловить умеешь, то поймаешь и на веревку с загнутым гвоздем. Но мой внутренний голос мне отвечает, что кайф рыбалки не в том, чтобы рыбу поймать, ибо она действительно в магазине есть, а в том, чтобы хорошую снасть в руках держать.

Ras · Добавлено: 01-10-2011 22:26

//////удалено/////

Elf in Stone · Добавлено: 01-10-2011 22:57

Да в общем и S95 в родном боксе вполне хорошая снасть. Я о том, что "колхоз" это дело слегка портит.

Elf in Stone · Добавлено: 01-10-2011 23:02

Ras писал(а):Петросян, директор ООО "Корвис", который до сих пор не может

сдается мне, что не "не может", а вовсе не собирается...

Soldatov_A · Добавлено: 02-10-2011 12:48

Maximus_IT писал(а):
Dr.Evil писал(а):не что иное, как гибкий рукав повода эмульсии к станкам ( шлифовальным и расточным, например )
http://www.loc-line.com/
Если полистать их брашуру, то из Лок-Лайн как из Лего, можно собрать все что угодно )

Елы -палы... На работе у товарища стоят ЧПУ станки, а я думаю, почему все время когда смотрю на подвод эмульсии, у меня сердце странно екает. Они синие, эти подводы, и не как ассоциативный ряд не достраивался, что где-то то я это уже видел. Вот, блин...

)
