V груза VIP

[Baikal Diver]

Для обсуждения технической и фундаментальной братии.

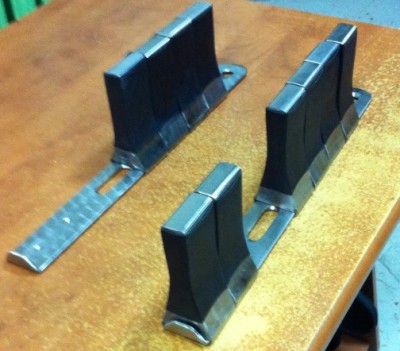

Импортозамещение . Готовятся к массовому производству VIP V-груза. Модульные, вес каждого модуля 1,5 кг., модули на пружинных фиксаторах. Максимальный возможный вес грузовой системы около 10 кг. (вместе с базовой пластиной). Материал – нержавейка (базовая пластина и корпус грузовых модулей), свинец (залит в корпус грузового модуля).

[Baikal Diver]

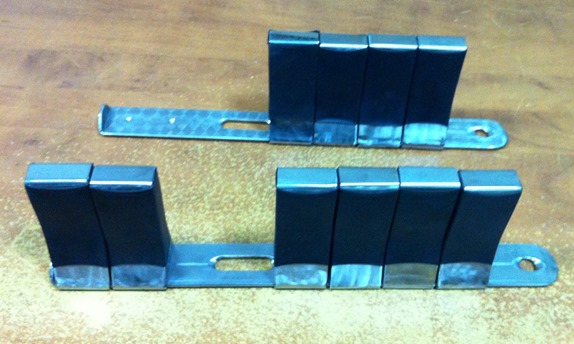

Еще фото

[AVL]

Вот это хорошо и радует. Давно пора заняться этим направлением.
Я, когда то сделал такие для себя, под свою спарочку из 140 баллонов.



Общий вес V-груза 6 кг, каждого - 1 кг.
Остановился на этом, для моих целей достаточно, но можно увеличить по весу до 8-9 кг.
Принцип:
- груз с радиусом по диаметру баллона
- в верхней части груза имеется фиксирующий П-образный паз под планку
- по центру внутрь груза залита нерж. резьбовая гильза с резьбой М8.
- для фиксации грузов используется нерж. винт с потайной головкой М8

Использую давно, штука классная. С помощью такого груза легко отрегулировать баланс и избежать перегруза.
Если будет интерес, могу сфотать более подробно и наглядно и дать описание технологии изготовления, процесс не сложный.
Дал эту мысль человеку, который у нас занимается массовым производством грузов, предложение не заинтересовало.

P.S. Влюбленным во все западное просьба не флудить и не опасаться отечественного продукта, он безопасен.

[Serpanix-PSG]

Хорошая вещь. Такие действительно есть в Европе, но стоят 109 euro 4 kg, 8 кг стоят уже 175 евро. Ну минус vat 19 %., но плюс пересылка...


Так что- вопрос цены и варианты отправки.

[Baikal Diver]

Дайте. Может наш производитель заинтересуется. Только этот производитель не отдельный человек, а завод.

Если будет интерес, могу сфотать более подробно и наглядно и дать описание технологии изготовления, процесс не сложный.
Дал эту мысль человеку, который у нас занимается массовым производством грузов, предложение не заинтересовало.

P.S. Влюбленным во все западное просьба не флудить и не опасаться отечественного продукта, он безопасен.

[Dm333]

Для вариантов 5+ килограм [ на спарку ], _порой_ [ зависит oт того кто во что верит :-) ] вот такие "решения" ... лучше ...

http://divezone.pl/balast-powlekany-xwe ... -4110.html

http://divezone.pl/balast-powlekany-xwe ... -3416.html

http://divezone.pl/balast-powlekany-xwe ... -3976.html

[Serpanix-PSG]

Здесь нагляднее..: http://www.balastnurkowy.cba.pl/galeria.htm

[AVL]

......... вот такие "решения" ... лучше ...
http://divezone.pl/balast-powlekany-xwe ... -4110.html
http://divezone.pl/balast-powlekany-xwe ... -3416.html
http://divezone.pl/balast-powlekany-xwe ... -3976.html

У каждого может быть свое мнение.
Я считаю вот такие более эффективные, т.к. позволяют отрегулировать как по весу так и по балансу.



А если очень интересны параллельные-противоположные груза, сделать такие нет проблем,
надо лишь сделать резьбовую гильзу сквозной.

Теперь по:

Дайте. Может наш производитель заинтересуется. Только этот производитель не отдельный человек, а завод.

Пожалуйста, только все делал для разового использования для себя, валялись в гараже, без критики.




Выше описал все, вроде понятно, теперь некоторые нюансы.
Чтобы не заказывать резьбовые гильзы токарю, для этой цели использовал нерж. трубку с внутр. диаметром под резьбу М8.
Как видно на фото, конец тщательно заплющен и загнут, что обеспечивает две вещи:
- препятствует попаданию свинца в гильзу
- служит надежной фиксацией в теле груза
Для формы вначале снял шаблон со спарки с учетом паза спинки.
С учетом шаблона сварил форму на скорую руку. Под паз для планки приварил полоску по толщине планки.
Затем плотно зажимаем болтом гильзу и заливаем свинец.
После образования усадочной впадины, подогреваем поверхность резаком и выравниваем.
После остывания, вынимаем груз, скругляем кромки и пройдем немного шкуркой.
Груз готов. У меня они подобраны по 1 кг.
По фоткам думаю все понятно.
Как правило все я их не использую, хватает меньше и расположить я их могу в любом порядке.
Для более эстетичного вида их можно покрыть термоусадочной пленкой.
На снимках есть формы под Р-груз и сам Р-груз в термоусадочной трубке.
Делал для себя, на продажу не делаю.
Можно сделать и Р-груз модульный по принципу V-груза, но считаю это уже излишеством.
Кстати с V-грузом можно использовать и Р-груз, в моем случае это будет 11 кг,
А если еще использовать и спинку весом 7,5 кг, будет уже 18,5 кг.
Это сколько же поддев надо одеть, чтобы это потребовалось.
Ну а если принять во внимание отр. вес баллонов и вес воздуха вначале, то не каждое крыло
выдержит этот вес на поверхности.
В условиях завода формы можно сделать на фрезерном станке более цивильные, закрытые.
Груза будут без усадочных раковин и не будут требовать последующей обработки.
Удачи в делах.

[Максим Васильев]

Самое интересное, что эти грузы придумал я для себя. Никогда не думал, что они такое распространение получат )))))

[Makcb81]

Макс ты не поверишь, но грузы представленные Baikal Diver-ом также придумал человек для себя))))

[Dm333]

У каждого может быть свое мнение.
Я считаю вот такие более эффективные, т.к. позволяют отрегулировать как по весу так и по балансу.

при всем уважении к идее и исполеннию ...

... они не позволяют, как пример, разместить 8 кг "на копчике", ЕСЛИ это необходимо


ЗЫ но это все DIR "заморочки", если Вам и тем кто Вашим продуктом пользуется это неактуально то ...

[AVL]

... они не позволяют, как пример, разместить 8 кг "на копчике", ЕСЛИ это необходимо
ЗЫ но это все DIR "заморочки", если Вам и тем кто Вашим продуктом пользуется это неактуально то ...

Вы правы, для моих целей это не актуально, но если потребуется обратное, вопрос решим.
Выход он всегда есть, надо только о нем знать.

[Максим Васильев]

Макс ты не поверишь, но грузы представленные Baikal Diver-ом также придумал человек для себя))))

Поверю. Свои я сделал в 2003 году ещё )))

[Владимир Череп]

У меня ГДР спарка там такие груза выпуск 1972

[Romariozo]

Я бы приобрел планку и 6 кг для стальной спарки из 12 литровых. Кто нибудь делает такие груза?

[Baikal Diver]

Я бы приобрел планку и 6 кг для стальной спарки из 12 литровых. Кто нибудь делает такие груза?

Так в чем же дело? Предлагаемая нами система как раз имеет пластину и модули по 1,5 кг. 4 модуля - 6 кг.

[GenFin]

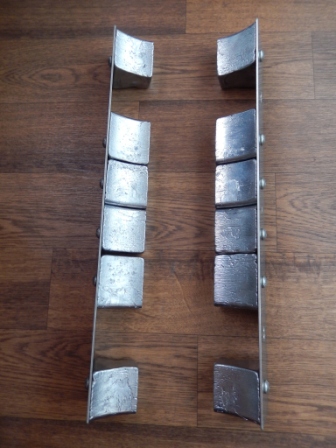

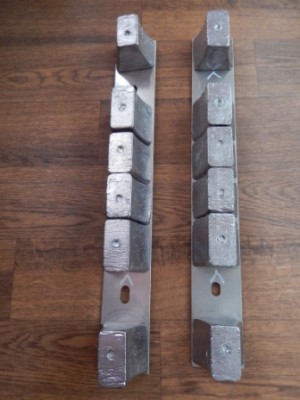

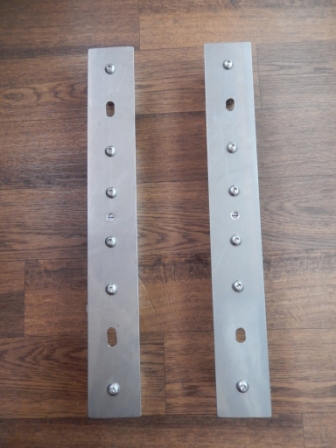

Вошел в тему. Впечатлился. Решил сделать свою интегрированную систему грузов в спарку. Вот что получилось. Груза по 1,1 и 1,2 кг. В спарку можно интегрировать 2 пластины весом до 7,5 кг. Можно изготовить пластины под 4, 6 и 7 грузов. Также груза можно крепить к спарке без пластин встречно.
Вопросы в личку.
