Фотки фрейма для Hyperiona

Сообщение

Максим Васильев · Добавлено: 14-05-2009 00:38

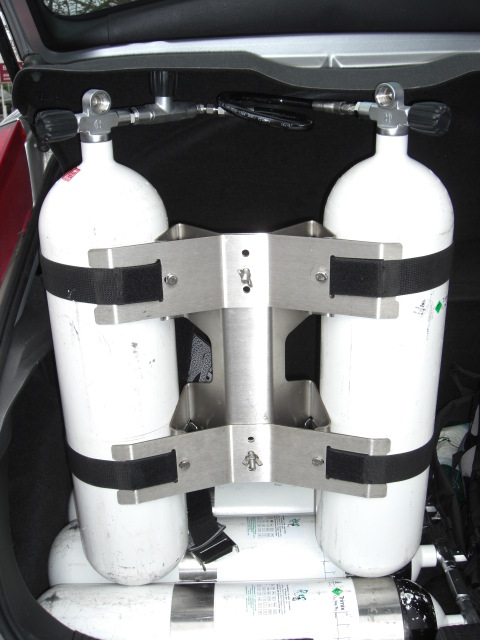

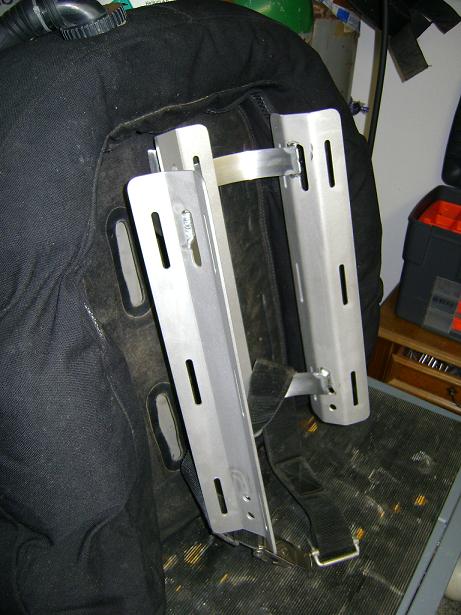

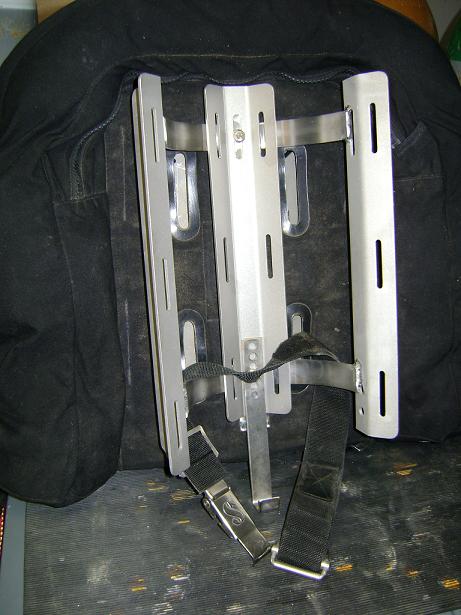

Вот фотки фрейма для моего ребра, Это последний прототип, дальше серия

Crazzzy · Добавлено: 14-05-2009 09:16

Фрейм то хороший, а что с рёбрами ?

Milioutine · Добавлено: 14-05-2009 09:30

Максим Васильев · Добавлено: 14-05-2009 10:14

2Дима всё готово
Остальные, ждём ступени от Апекса. Акваланг Германии на в состоянии нам отправить части от вторых ступений...
Им уже звонится каждый день

Максим Васильев · Добавлено: 14-05-2009 10:28

Milioutine писал(а):Да, мне идея фрейма тоже понравилась

Кстати, а адаптер, который к спинке прикручивается, на "третью ногу" (в смысле стяжку) ребризера нормально встает? Или все-таки лучше брать П-образный профиль?

Всё встаёт , как и должно!

sns · Добавлено: 14-05-2009 10:51

Максим Васильев писал(а):Всё встаёт , как и должно!

Извини Макс, никак не могу удержаться: - "А так только с фреймом?"

Crazzzy · Добавлено: 14-05-2009 10:53

Макс, а вы уверены, что крепёж выдержит 18-ки? Не великовата ли нагрузка на сварные швы? нагрузка то комбинированная: кручение + сдвиг.

Milioutine · Добавлено: 14-05-2009 14:18

Максим Васильев · Добавлено: 15-05-2009 00:37

Crazzzy писал(а):Макс, а вы уверены, что крепёж выдержит 18-ки? Не великовата ли нагрузка на сварные швы? нагрузка то комбинированная: кручение + сдвиг.

Сказали - прим 400 кг выдержит, думаю хватит...
Я по нему для верности попрыгал, очень прочный.
Инфа, типа 1 см сварки по стали V4A, держит около 900 кг.

Максим Васильев · Добавлено: 15-05-2009 00:39

Там у ребра нет подставки, от удара может сместиться вниз. Плюс я не фанат креплений баллонов ремнями, (хотя можно и переставить)

Crazzzy · Добавлено: 15-05-2009 00:41

Максим Васильев писал(а): Инфа, типа 1 см сварки по стали V4A, держит около 900 кг.

900 какой нагрузки? Разрыв? Кручение? Сдвиг? Испытания как правило проводят на один, два типа нагрузок. Редко на комбинации.

UPD:
900 кг врядли. 400...600 поверю. Но только на разрыв, сдвиг, и только в статике.

Максим Васильев · Добавлено: 15-05-2009 01:46

Crazzzy писал(а):
Максим Васильев писал(а): Инфа, типа 1 см сварки по стали V4A, держит около 900 кг.
900 какой нагрузки? Разрыв? Кручение? Сдвиг? Испытания как правило проводят на один, два типа нагрузок. Редко на комбинации.

UPD:
900 кг врядли. 400...600 поверю. Но только на разрыв, сдвиг, и только в статике.

На разрыв естественно!
Зависит от материала, а 4я сталь одна из очень прочных...
Сталь, которую используем мы, в Германии называют V4A или 1.4571 - X6CrNiMoTi17-12-2
И вроде как действительно 900кг выдерживает, хотя в принципе пофиг, такую тяжесть мы и так не потащим!

Milioutine · Добавлено: 15-05-2009 10:12

web · Добавлено: 15-05-2009 10:20

Максим Васильев писал(а):
Crazzzy писал(а):
Максим Васильев писал(а): Инфа, типа 1 см сварки по стали V4A, держит около 900 кг.
900 какой нагрузки? Разрыв? Кручение? Сдвиг? Испытания как правило проводят на один, два типа нагрузок. Редко на комбинации.

UPD:
900 кг врядли. 400...600 поверю. Но только на разрыв, сдвиг, и только в статике.
На разрыв естественно!
Зависит от материала, а 4я сталь одна из очень прочных...
Сталь, которую используем мы, в Германии называют V4A или 1.4571 - X6CrNiMoTi17-12-2
И вроде как действительно 900кг выдерживает, хотя в принципе пофиг, такую тяжесть мы и так не потащим!

тип V4A имеет несколько модификаций но если речь конкретно про 1.4571 то это высококачественная протравленная и пассивированная сталь. никакого воздействия морская вода на нее не имеет, я как-то ввозил рамы для катеров из этого материала и прицепы для транспортировки катеров, лет 5 назад. знаю что анкера и кольца для буксировки/погрузки-разгрузки для катеров тоже делают из этой штуки.

Максим Васильев · Добавлено: 15-05-2009 10:56

web писал(а):
Максим Васильев писал(а):
Crazzzy писал(а): 900 какой нагрузки? Разрыв? Кручение? Сдвиг? Испытания как правило проводят на один, два типа нагрузок. Редко на комбинации.

UPD:
900 кг врядли. 400...600 поверю. Но только на разрыв, сдвиг, и только в статике.
На разрыв естественно!
Зависит от материала, а 4я сталь одна из очень прочных...
Сталь, которую используем мы, в Германии называют V4A или 1.4571 - X6CrNiMoTi17-12-2
И вроде как действительно 900кг выдерживает, хотя в принципе пофиг, такую тяжесть мы и так не потащим!
тип V4A имеет несколько модификаций но если речь конкретно про 1.4571 то это высококачественная протравленная и пассивированная сталь. никакого воздействия морская вода на нее не имеет, я как-то ввозил рамы для катеров из этого материала и прицепы для транспортировки катеров, лет 5 назад. знаю что анкера и кольца для буксировки/погрузки-разгрузки для катеров тоже делают из этой штуки.

Хорошая сталь, но дорогая....
Но оно того стоит!

Максим Васильев · Добавлено: 15-05-2009 10:57

Milioutine писал(а):
Максим Васильев писал(а):Там у ребра нет подставки, от удара может сместиться вниз. Плюс я не фанат креплений баллонов ремнями, (хотя можно и переставить)
Да-да, я на "крючек" в твоем фрейме обратил внимание
Сам понимаешь, нет предела совершенству

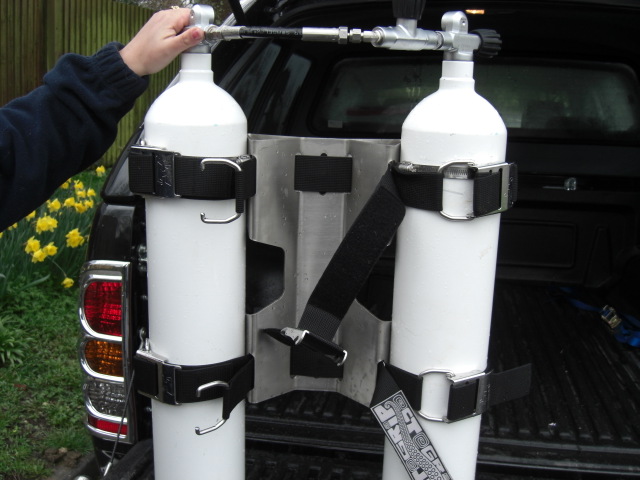

И про ремни верно. Я немного помучался и бросил - собрал "трэвел" на хомутах.

Фрейм ещё хорош тем, что переставляется прим на 150мм вверх или вниз, т.е. для любого положенеия ребра подходит
