Мутность воды и эффективность фонаря....

[bagus]

А приведенный Вами образец необходим при применении рефлекторов, рассчитанных на лампу накаливания.

это только пример, позволяющий сразу избежать многих граничений и уменьшить фоновую засветку

[мастак]

Мое мнение- от RGB не получится достаточной светоотдачи, конструкция будет сильно усложнена и не будет использоваться в полной мере (нас интерисует достаточно узкий спектральный диапазон)

Я эту матрицу держал в руках, в том же корпусе, что и обычно, только три кристала с выводами. Технически и технологически всё очень просто, при этом именно можно поиграть разными сочетаниями спектра, чтобы опробывать их в разных условиях мути (от белёсой, до красной) Светоотдача у матрицы не хуже, чем у белых св.

[FA]

это только пример, позволяющий сразу избежать многих граничений и уменьшить фоновую засветку

Я наоборот вовсю пытаюсь расширить луч и уменьшить ореол - хочу получить градусов 30 равномерной засветки. Мне лично на ПО параллельный пучек абсолютно не нужен.

[bagus]

Мое мнение- от RGB не получится достаточной светоотдачи, конструкция будет сильно усложнена и не будет использоваться в полной мере (нас интерисует достаточно узкий спектральный диапазон)

Я эту матрицу держал в руках, в том же корпусе, что и обычно, только три кристала с выводами. Технически и технологически всё очень просто, при этом именно можно поиграть разными сочетаниями спектра, чтобы опробывать их в разных условиях мути (от белёсой, до красной) Светоотдача у матрицы не хуже, чем у белых св.

сверхяркие не делают полноцветными http://www.cree.com/products/pdf/XLamp7090XR-E.pdf других производителей не рассматриваю вообще
ИМХО Cree-лидер LED технологии

[bagus]

это только пример, позволяющий сразу избежать многих граничений и уменьшить фоновую засветку

Я наоборот вовсю пытаюсь расширить луч и уменьшить ореол - хочу получить градусов 30 равномерной засветки. Мне лично на ПО параллельный пучек абсолютно не нужен.

с данной задачей, вероятно справиться любой рефлектор с линзой френеля

[FA]

Я так и сделал (только не линза Френеля, а обычная минусовая линза), но сделать пучек заданного угла не выходит, т.к. рефлектор формирует пучек в виде кольца (а не круга) и при применении линзы -9 диоптрий получается "бублик".
Можно применить асферическую линзу без отражателя, но тогда сразу потеряем 20-30% светового потока (все, что не попадет на линзу).

[Batman]

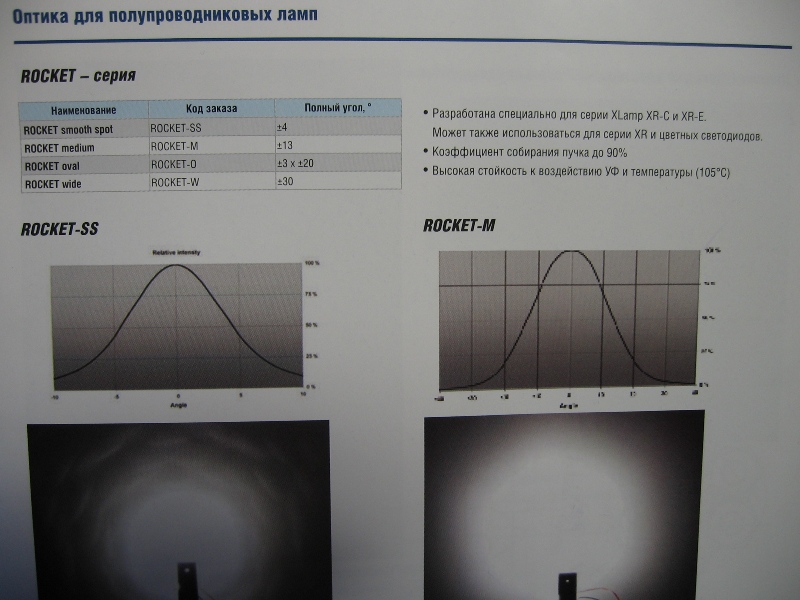

Fa, может пригодится, спец.линзы для XR-E

[bagus]

а чем вызвано такое неприятие линзы френеля, или может я не понял и просто с ней не экспериментировали?
Наверняка в нете видели коллиматоры, передняя поверхность которых выполнена в виде примитивной линзы френеля (это неспроста)

[Batman]

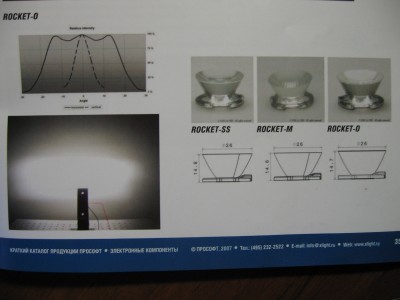

вторая половинка странички

[bagus]

Batman ,коллиматоры не подходят из-за большого ореола

[Batman]

категорически не согласен, ореол идет как раз в отражателях

[bagus]

категорически не согласен, ореол идет как раз в отражателях

при использовании диодов с lambertian или 100-90 градусными диаграммами направленности, и картина с side emission бутут кардинально различаться )) не морочите себе мозг )) садитесь за линейку и карандаш или возмите поиграться большой LED фонарь от UK))

[Batman]

bagus? а что вы грубите? с линейкой нет необходимости что то измерять и моск свой я не напрягаю по этому поводу, просто надо внимательно читать что другие уже сделали и намеряли....

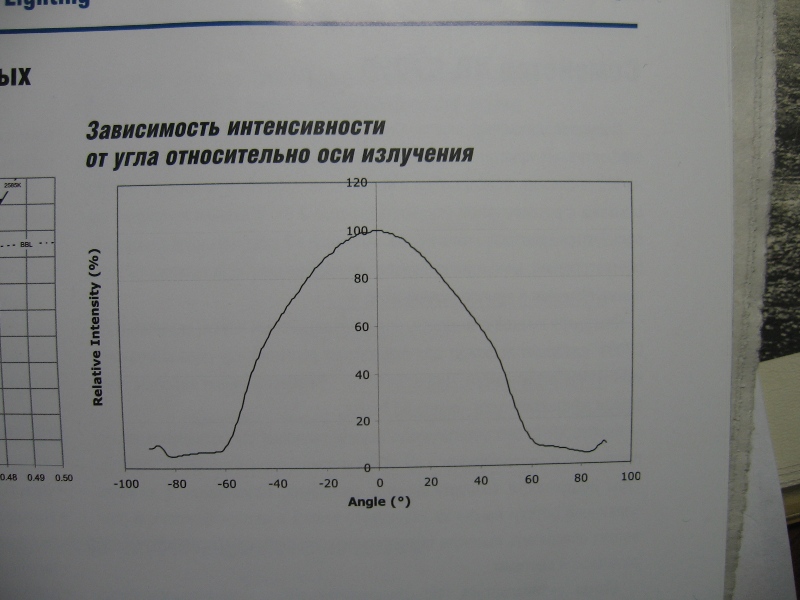

вот стандартная диаграмма XR-E7090 -

[bagus]

никто и никому тут не грубит!
ИМХО при прочих равных условиях, боковая засветка с использованием комбинации рефлектора и диода тип side emission меньше чем у коллиматора и простого, приведенного Вами, лэда

[Igor_K]

никто и никому тут не грубит!
ИМХО при прочих равных условиях, боковая засветка с использованием комбинации рефлектора и диода тип side emission меньше чем у коллиматора и простого, приведенного Вами, лэда

Меньше это сколько? У коллиматора эффективность более 85%, т.е. на боковую засветку приходится 15%-потери.
Посчитайте какое должно быть сотношение длины рефлектора к диаметру, даже при использовании светодиодов с широкой диаграммой направленности, чтобы обеспечить такой-же уровень боковой засветки.

Я сравнивал один и тот же тактический фонарь с родным рефлектором и после замены на коллиматороную линзу - во втором случае боковая засветка значительно меньше.

[bagus]

Я сравнивал один и тот же тактический фонарь с родным рефлектором и после замены на коллиматороную линзу - во втором случае боковая засветка значительно меньше.

один вопрос - какой тип диаграммы направленности излучения диода в Вашем фонаре?

[bagus]

Я сравнивал один и тот же тактический фонарь с родным рефлектором и после замены на коллиматороную линзу - во втором случае боковая засветка значительно меньше.

один вопрос - какой тип диаграммы направленности излучения диода в Вашем фонаре?

[Igor_K]

Я сравнивал один и тот же тактический фонарь с родным рефлектором и после замены на коллиматороную линзу - во втором случае боковая засветка значительно меньше.

один вопрос - какой тип диаграммы направленности излучения диода в Вашем фонаре?

Cree P4 - диаграмма +-60 градусов.
Только, пожалуйста, не надо писать, что если взять светодиод с другой диаграммой то и результат будет другой Я лучше возьму калькулятор и посчитаю, что даже если длина рефлектора превышает диаметр в 2 раза, то угол засветки будет +-14 градусов, т.е 28 градусов в сумме. Какой процент излучения светодиода приходится на этот сектор, можно легко увидеть на диаграмме распределения.

[мастак]

Теплопроводный клей Радиал, шприц с белой пастой, кстати делают в Питере, у нас в Чип и Дипе покупал, маленький шприц 2 кубика 65 рублей

Я думаю, что было бы надёжнее просто припаять его к латунному теплоотводу. Так кстати и поступают CREE
http://www.e-neon.ru/user_img/catalog_d ... torPDF.pdf

[dadon]

Я думаю, что было бы надёжнее просто припаять его к латунному теплоотводу. Так кстати и поступают CREE
http://www.e-neon.ru/user_img/catalog_d ... torPDF.pdf

конструкция и руки не позволяют припаять

будем переклеивать.
