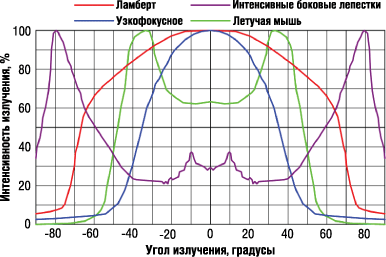

Если мной используется коллиматор именно на 10 гр., то он не может быть с диаграммой ниже перечисленных форм излучения..... он может только быть не столь хорошо от юстирован, потому, как для коллиматоров это очень важно (сфера первичной оптики и внутренняя сфера самого коллиматора, его посадочная часть)Igor_K писал(а):[Откуда информация о угле засветки коллиматороа более 160 градусов? Результирующая диаграмма для каждого коллиматора приведена на сайте производителя polymer optics - там нет засветки на таких углах. Если кто-то получил такой результат, то он, скорее всего, использовал коллиматор, расчитанный для центрального луча (Dome, Narrow или Focusing), вместе со светодиодом с распределением Ламберта (Lambertian) либо вообще «Летучая мышь» (Batwing) или боковым излучением (Side Emitting).
Но весь вопрос не в этом, а в соотношении площади самого источника (кристалла) и выходного отверстия ОС.
Для оптоволоконной техники используется 40 мм коллиматор асферической формы.....
Это подтверждает и закон Блонделя....Математическое моделирование конструктивных и оптических параметров, а также анализ технологических факторов показал [2], что наиболее высокие характеристики по п.п. 1-5 можно получить, используя конструкцию по рис. 4. При этом размер излучающей площадки не должен превышать 1мм, а световой диаметр ОЭ должен быть не более 40—60 мм.
На кристалле с силой света около 500 мКд удается получить осевую силу света более 500 кд, т.е. достигается концентрация излучения СИД примерно на три порядка.
Прож. дает на большом расстоянии освещение во столько раз большее, чем источник внутри него, во сколько раз квадрат диаметра зеркала больше квадрата диаметра источника света. Этот закон может быть высказан еще иначе: прож. дает на большом расстоянии освещение такое, какое давал бы светящийся круг диаметра зеркала, если бы он сам светился с той яркостью, какую имеет источник света. Так как яркость кратера дуги равна около 130—150 свечей на 1 кв. мм, то прож. в 1 м диаметром дает на большом расстоянии такое же освещение, какое давал бы источник в [ π (1000)2/4]130 = около ста миллионов свечей! Это число называют силой света прож. Из вышеприведенного закона следует, что сила света прож. не зависит ни от его фокусного расстоянии, ни от угла захвата; этот результат, кажущийся парадоксальным, получается лишь потому, что рассеяние вследствие конечных размеров источника света растет вместе с уменьшением фокусного расстоянии и увеличением угла захвата. Кроме того, теория предсказывает и опыт подтверждает, что при данном прож. сила света его будет мало увеличиваться даже при значительном увеличении силы тока, питающего дугу, так как с увеличением силы тока будет расти только диаметр кратера (см.), а яркость его остается одной и той же самой.
Поэтому ОС 20 мм может увеличить осевую силу света всего лишь в 400 раз, а отражатель 100 мм - 10 000 раз...
