Раздел предназначен для ответов на вопросы новичков. На ЛЮБЫЕ ВОПРОСЫ. Ответы не по существу, флуд, насмешки - удаляются, автор оных без предупреждения отправляется в читатели на неделю.
Модераторы: трофи, DukeSS, KWAK
-
priest
- Участник
- Сообщения: 51
- Зарегистрирован: 20-10-2013 22:42
#21
Сообщение
Добавлено: 21-09-2015 22:21 Заголовок сообщения: Re: Suunto Zoop USB PC-интерфейс
VVG писал(а):Все просто. Берешь схему, что я тебе присылал. Смотришь распиновку шнурка, что купил. Тебе нужно 4 конца - RX, TX, GND, +5V. Из схемы берешь все, что после выходов микросхемы RX и ТХ. Если на шнурке есть выход RTS, подцепляешь и его, если нет - убираешь транзистор Т1.
Спасибо уже неплохо.
![Razz :P](./images/smilies/icon_razz.gif)
Осталось дождаться шнурка, а там посмотрим.
-
VVG
- Активный участник
- Сообщения: 417
- Зарегистрирован: 16-05-2007 18:54
- Откуда: Москва
#22
Сообщение
Добавлено: 22-09-2015 09:54 Заголовок сообщения: Re: Suunto Zoop USB PC-интерфейс

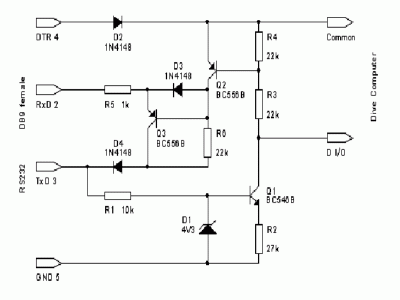

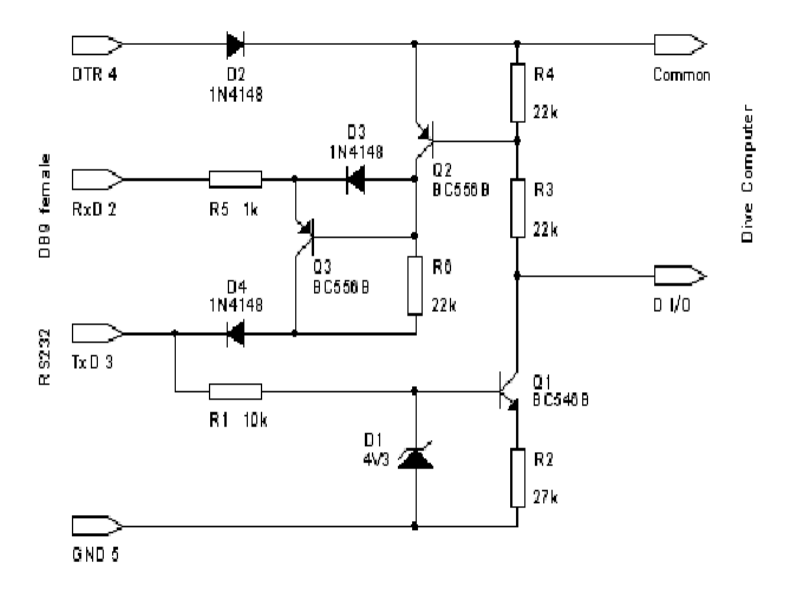

Ну и еще на всякий случай схема интерфейса для com порта, те же 4 сигнала RX, TX, GND, +5V.
-
Вложения
-
![Com_interface.gif (27.99 КБ) 6466 просмотров Com_interface.gif](./download/file.php?id=48423&t=1&sid=7313a0b713374b9375aab25793b98854)
Влад Воронков
"Если кто-то, кое-где у нас порой...- то это точно не я!"
-
al_1033
- Активный участник
- Сообщения: 965
- Зарегистрирован: 24-05-2010 13:29
- Откуда: Москва
#23
Сообщение
Добавлено: 22-09-2015 11:42 Заголовок сообщения: Re: Suunto Zoop USB PC-интерфейс
VVG писал(а):Ну и еще на всякий случай схема интерфейса для com порта, те же 4 сигнала RX, TX, GND, +5V.
К ней добавляешь схему COM - USB и все работает. Чтоб не сильно думать сделал так лет 5 назад, работает. Но только до SDM 3. На SMD 4 и выше не хочет. Ну и ладно.
-
snb
- Активный участник
- Сообщения: 1273
- Зарегистрирован: 20-10-2006 16:08
- Откуда: Московская область
#24
Сообщение
Добавлено: 23-09-2015 09:11 Заголовок сообщения: Re: Suunto Zoop USB PC-интерфейс
Как Serial-адаптер придёт, так будьте поаккуратнее, ставьте дрова постарее, т. к. в новых идёт проверка на "оригинальность" и в случае чего затирается нулями PID устройства. Уже случившуюся ситуацию можно исправить либо принудительным выбором драйвера для устройства, либо правкой inf-файла, либо утилитой mprog с сайта FTDI.
-
Вложения
-
![ftdi_pid_0000.png](./download/file.php?id=48457&sid=7313a0b713374b9375aab25793b98854)
- ftdi_pid_0000.png (5.94 КБ) 6431 просмотр
Credo quia absurdum est.
-
priest
- Участник
- Сообщения: 51
- Зарегистрирован: 20-10-2013 22:42
#25
Сообщение
Добавлено: 23-09-2015 15:11 Заголовок сообщения: Re: Suunto Zoop USB PC-интерфейс
snb писал(а):Как Serial-адаптер придёт, так будьте поаккуратнее, ставьте дрова постарее, т. к. в новых идёт проверка на "оригинальность" и в случае чего затирается нулями PID устройства. Уже случившуюся ситуацию можно исправить либо принудительным выбором драйвера для устройства, либо правкой inf-файла, либо утилитой mprog с сайта FTDI.
Спасибо что предупредили
![Rolling Eyes :roll:](./images/smilies/icon_rolleyes.gif)
-
billie
- Активный участник
- Сообщения: 727
- Зарегистрирован: 12-10-2010 17:31
- Откуда: Мск
#26
Сообщение
Добавлено: 23-09-2015 17:38 Заголовок сообщения: Re: Suunto Zoop USB PC-интерфейс
я в свое время родной купил за 1200 рэ. ну пусть счас он будет 2500. и стоит так гемороится получив девайс работающий только со старым софтом ?
-
VVG
- Активный участник
- Сообщения: 417
- Зарегистрирован: 16-05-2007 18:54
- Откуда: Москва
#28
Сообщение
Добавлено: 23-09-2015 20:27 Заголовок сообщения: Re: Suunto Zoop USB PC-интерфейс
snb писал(а):Как Serial-адаптер придёт, так будьте поаккуратнее, ставьте дрова постарее, т. к. в новых идёт проверка на "оригинальность" и в случае чего затирается нулями PID устройства. Уже случившуюся ситуацию можно исправить либо принудительным выбором драйвера для устройства, либо правкой inf-файла, либо утилитой mprog с сайта FTDI.

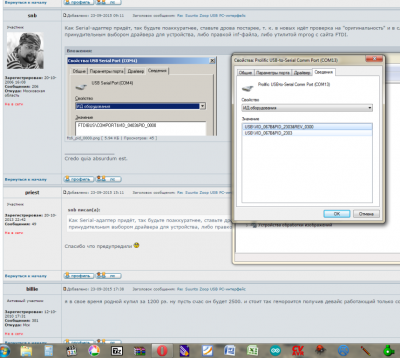

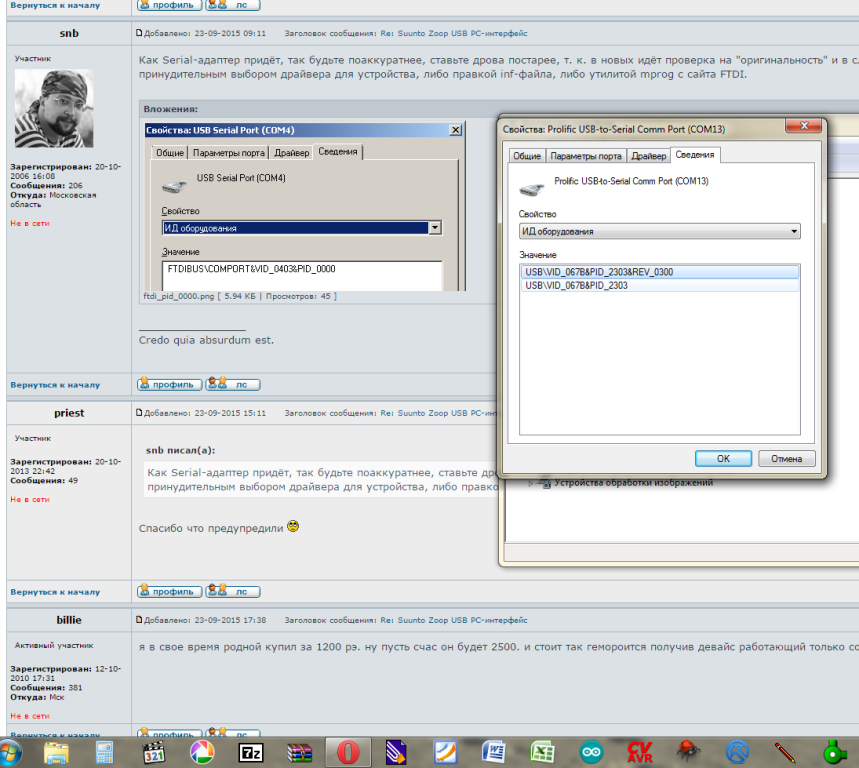

На днях пришел этот шнурок, драйвера встали сами, VID и PID на месте... Правда он не FTDI.
-
Вложения
-
![2303.png (228.25 КБ) 6386 просмотров 2303.png](./download/file.php?id=48469&t=1&sid=7313a0b713374b9375aab25793b98854)
Влад Воронков
"Если кто-то, кое-где у нас порой...- то это точно не я!"
-
snb
- Активный участник
- Сообщения: 1273
- Зарегистрирован: 20-10-2006 16:08
- Откуда: Московская область
#29
Сообщение
Добавлено: 25-09-2015 09:17 Заголовок сообщения: Re: Suunto Zoop USB PC-интерфейс
У Пролифика на "левак" другая реакция (BSOD), почитайте в интернете (и будьте осторожны).
Credo quia absurdum est.
-
priest
- Участник
- Сообщения: 51
- Зарегистрирован: 20-10-2013 22:42
#30
Сообщение
Добавлено: 25-10-2015 20:11 Заголовок сообщения: Re: Suunto Zoop USB PC-интерфейс
VVG писал(а):Все просто. Берешь схему, что я тебе присылал. Смотришь распиновку шнурка, что купил. Тебе нужно 4 конца - RX, TX, GND, +5V. Из схемы берешь все, что после выходов микросхемы RX и ТХ. Если на шнурке есть выход RTS, подцепляешь и его, если нет - убираешь транзистор Т1.
Пришел таки шнурок если не трудно в двух словах как говорится что тут и куда ? Чего не хватает ?
![Sad :(](./images/smilies/icon_sad.gif)
Заранее спасибо
![Изображение](http://s020.radikal.ru/i711/1510/9c/3ebfff93423e.png)
-
snb
- Активный участник
- Сообщения: 1273
- Зарегистрирован: 20-10-2006 16:08
- Откуда: Московская область
#31
Сообщение
Добавлено: 25-10-2015 20:19 Заголовок сообщения: Re: Suunto Zoop USB PC-интерфейс

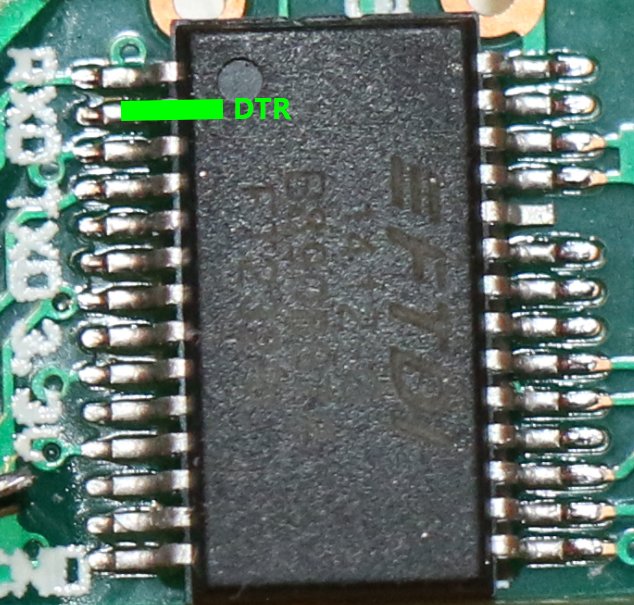

Для подключения по схеме VVG Вам нужны RX (белый?), TX (зелёный), GND (чёрный) и DTR (непонятно где, но это 2-я нога FT232RL).
-
Вложения
-
![ft232rl_dtr.jpg (97.14 КБ) 6249 просмотров ft232rl_dtr.jpg](./download/file.php?id=49060&t=1&sid=7313a0b713374b9375aab25793b98854)
Credo quia absurdum est.
-
VVG
- Активный участник
- Сообщения: 417
- Зарегистрирован: 16-05-2007 18:54
- Откуда: Москва
#32
Сообщение
Добавлено: 26-10-2015 09:48 Заголовок сообщения: Re: Suunto Zoop USB PC-интерфейс

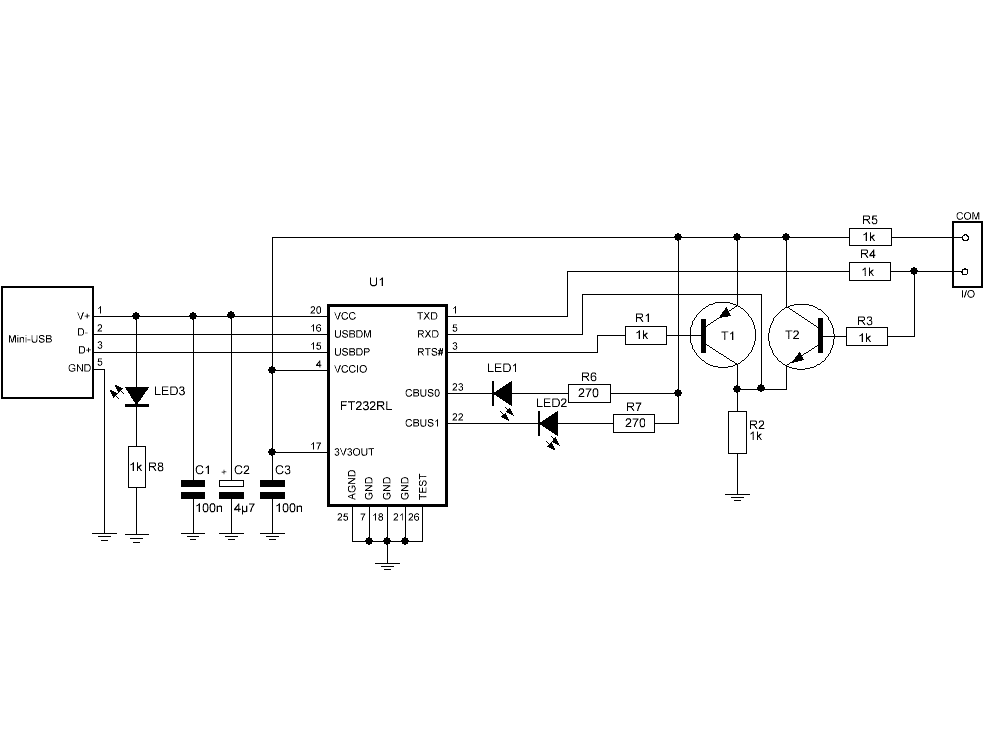

Для этой микросхемы нужно сделать вот что:
-
Вложения
-
![FT232RL_USB_f.GIF (13.11 КБ) 6248 просмотров FT232RL_USB_f.GIF](./download/file.php?id=49063&t=1&sid=7313a0b713374b9375aab25793b98854)
- Светодиоды можно не ставить...
Влад Воронков
"Если кто-то, кое-где у нас порой...- то это точно не я!"
-
priest
- Участник
- Сообщения: 51
- Зарегистрирован: 20-10-2013 22:42
#33
Сообщение
Добавлено: 26-10-2015 10:33 Заголовок сообщения: Re: Suunto Zoop USB PC-интерфейс
VVG писал(а):Для этой микросхемы нужно сделать вот что:
Жаль но легкого пути не получилось
![Sad :(](./images/smilies/icon_sad.gif)
Думал кое-что нужно будет на старой плате допаять убрать ,а выходит нужно вытравливать новую
-
snb
- Активный участник
- Сообщения: 1273
- Зарегистрирован: 20-10-2006 16:08
- Откуда: Московская область
#34
Сообщение
Добавлено: 26-10-2015 12:55 Заголовок сообщения: Re: Suunto Zoop USB PC-интерфейс

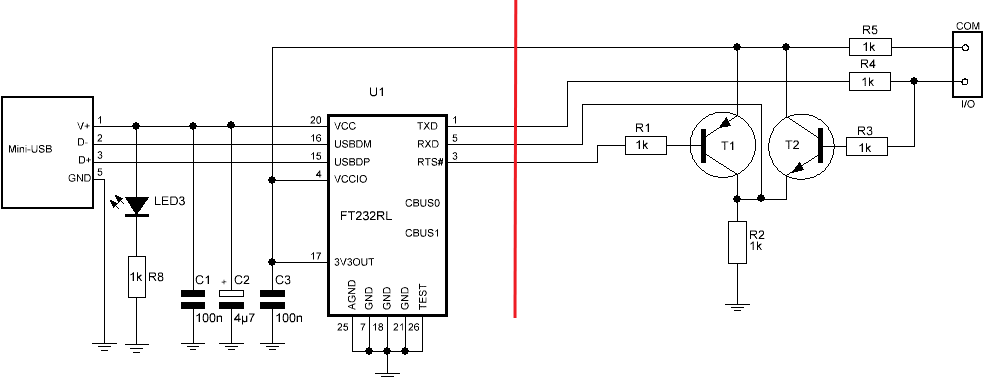

Светодиоды можно не ставить...
А заодно R6 и R7.
Думал кое-что нужно будет на старой плате допаять убрать ,а выходит нужно вытравливать новую
Зачем? Вам остаётся дособрать к уже имеющейся плате правую часть схемы VGG (два транзистора и пять резисторов, если не ставить светодиоды).
-
Вложения
-
![ft232rl_new.png (19.7 КБ) 6236 просмотров ft232rl_new.png](./download/file.php?id=49078&t=1&sid=7313a0b713374b9375aab25793b98854)
Credo quia absurdum est.
-
Otovi
- Новичок
- Сообщения: 3
- Зарегистрирован: 06-12-2015 06:19
#35
Сообщение
Добавлено: 06-12-2015 06:25 Заголовок сообщения: Re: Suunto Zoop USB PC-интерфейс
на вашей схеме номиналы резисторов неправильные - должны быть 10к а не 1к, кроме светодиодных, а резистор на ножке 1 микросхемы - 100к.
с 1килоомниками схема не работает - проверено.
-
VVG
- Активный участник
- Сообщения: 417
- Зарегистрирован: 16-05-2007 18:54
- Откуда: Москва
#37
Сообщение
Добавлено: 07-12-2015 11:51 Заголовок сообщения: Re: Suunto Zoop USB PC-интерфейс
Поднял свои схемы, все так и есть, может правил уже когда делал, не помню...
-
Вложения
-
![USB_Dive.GIF (22.52 КБ) 5996 просмотров USB_Dive.GIF](./download/file.php?id=50158&t=1&sid=7313a0b713374b9375aab25793b98854)
Влад Воронков
"Если кто-то, кое-где у нас порой...- то это точно не я!"
-
Otovi
- Новичок
- Сообщения: 3
- Зарегистрирован: 06-12-2015 06:19
#38
Сообщение
Добавлено: 07-12-2015 12:25 Заголовок сообщения: Re: Suunto Zoop USB PC-интерфейс
мелкая инструкция:
рекомендация к схеме - ставьте светодиоды - будет видно работает схема или нет. когда идет обмен данными - они моргают. на стандартных виндовых дровах схема не подает признаков жизни.
драйвера для Suunto после их установки падают в папку Programm Files\SuuntoUSBDrivers - после втыкания шнурка ставятся два устройства - USB Serial Converter и USB Serial Port - ставим стандартные драйвера винды. после окончания установки переставляем дрова вручную из указанной папки на - Suunto Sports Instrument и Suunto USB Serial Port соответственно. при запуске DM5 светодиоды оживают и комп программой находится в течении 3-5 секунд.
собрал за полдня из подручной рассыпухи, сэкономил пару тысяч рэ и времени недели две.
теперь мысли идут в сторону на "прикрутить к шнурку стандартный комповый блютус донгл" - а девайс в инете 8 касарей стоит
![Crying or Very sad :cry:](./images/smilies/icon_cry.gif)
-
snb
- Активный участник
- Сообщения: 1273
- Зарегистрирован: 20-10-2006 16:08
- Откуда: Московская область
#39
Сообщение
Добавлено: 07-12-2015 13:20 Заголовок сообщения: Re: Suunto Zoop USB PC-интерфейс
Может лучше посмотреть в сторону плат расширения для Ардуино? Если взять какую-нибуть ПРОшку и к ней BT-модуль, то можно будет и FT232RL выкинуть.
Credo quia absurdum est.
