Ребризер на Голубом озере КБР.

[Mountain diver]

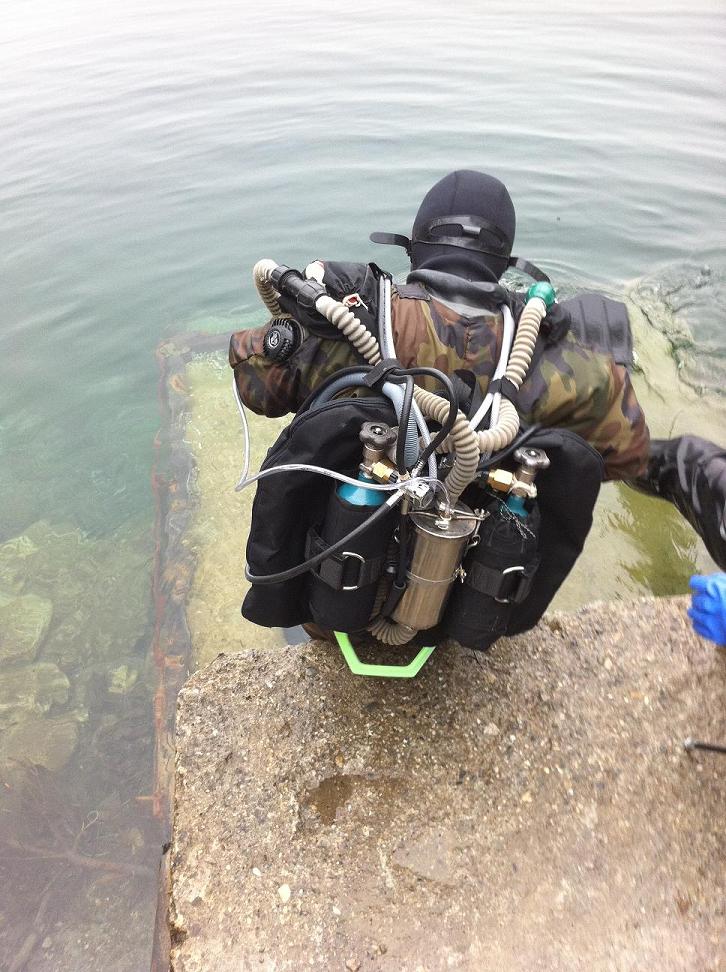

Как вам новый ребризер?

[Stay L.]

Не отпускай его до моего приезда! Хочу видеть живьем! В эту банку, я так понимаю, адсорбент засыпается?

[Mountain diver]

ЕЩЕ

[Mountain diver]

ЕЩЕ

[Stay L.]

Все, Мухин нервно курит...

[Mountain diver]

Все, Мухин нервно курит...

да я увидел и сам закурил))))

[Stay L.]

А када закурил, то еще круче ребро придумал? )))

[Валерий Мухин]

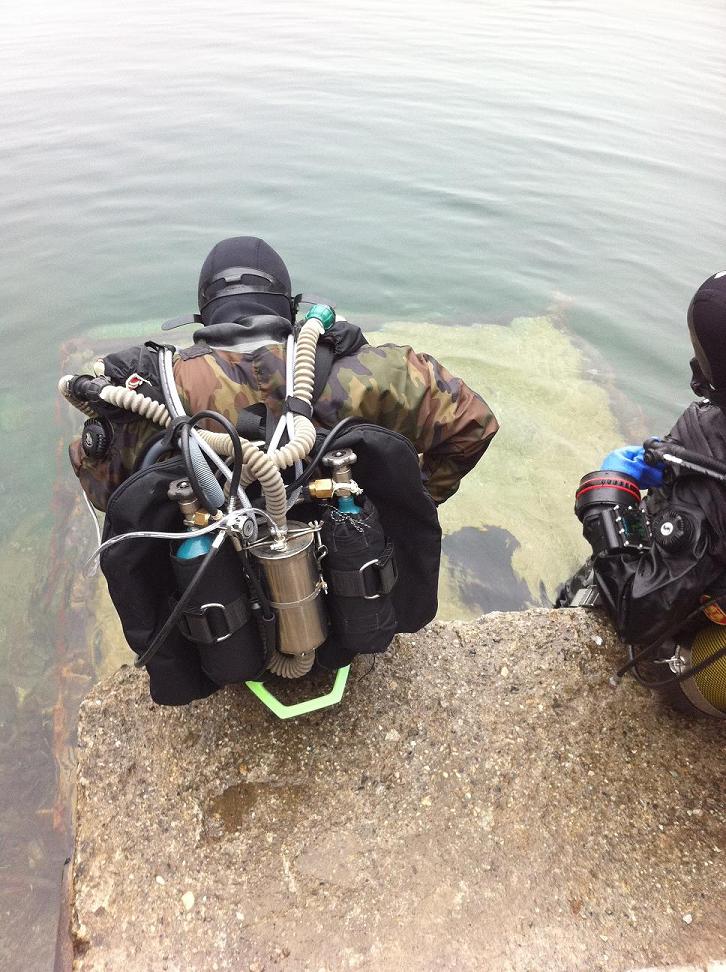

Как вам новый ребризер?

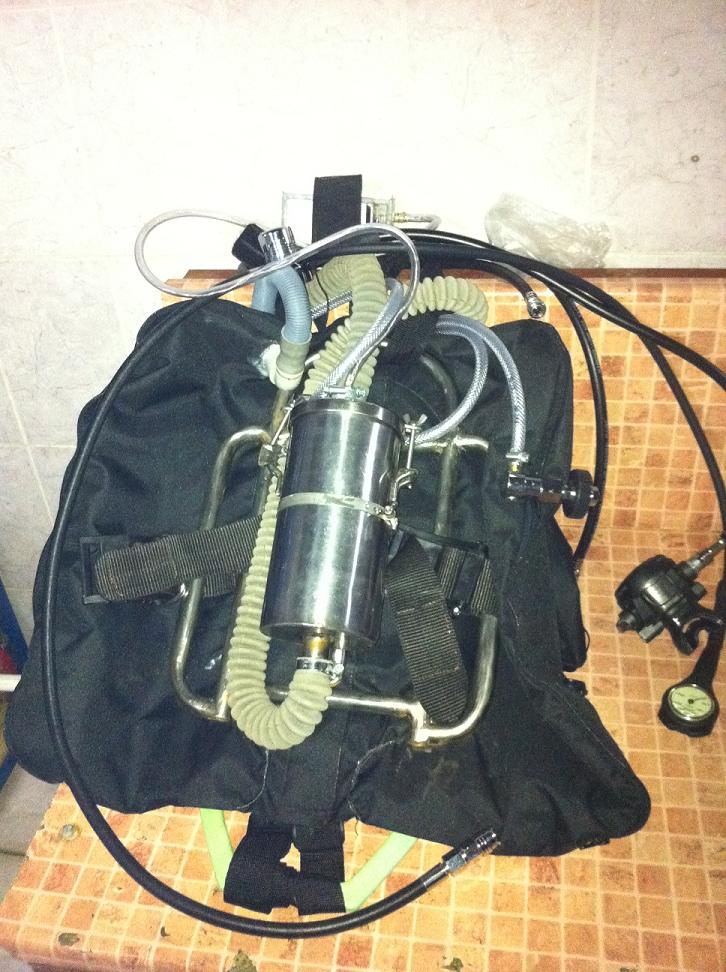

Обычный замкнутый ребризер с ручным управлением.
В левом баллоне - воздух, в правом - кислород.
Дыхательные мешки на плечах. Т-коннекторы - тройники от садовых шлангов. Правый мешок - выдоха, левый - вдоха.

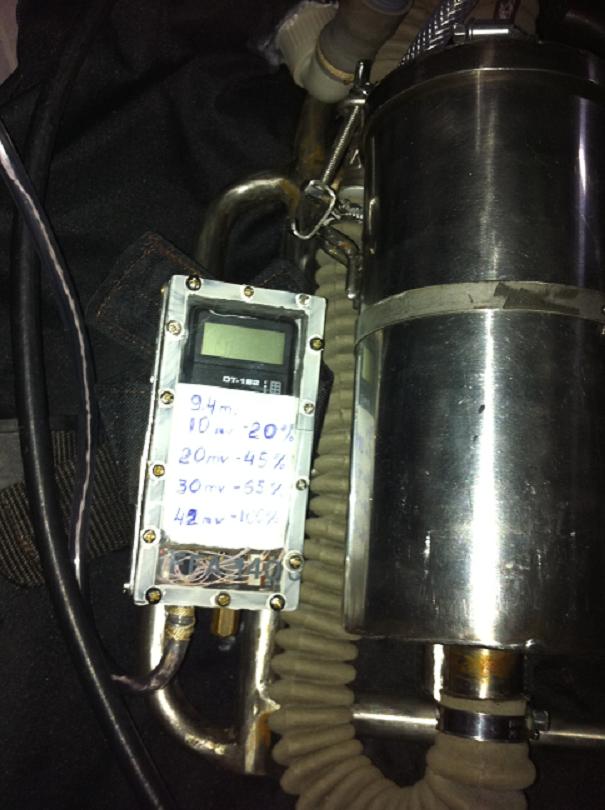

Датчик расположен на крышке канистры.

Датчик всего один и это пожалуй единственная из видимых ошибок - для этого типа ребризеров должно быть по крайней мере два датчика.

Компенсатор то же самодельный...
Для полного обзора не хватает вида на наплечные дыхательные мешки , потрохов канистры и пультов подачи газа.

Все, Мухин нервно курит...

Интересно от чего я должен нервно курить? Мы аппараты на аналогичном принципе работы серийно производим...

[АлександрД]

..

[Валерий Мухин]

очень понравилась идея с гофрой инфлятора. спасибо за подсказку

Самый простой вариант, пойти в магазин "Каланча" (пожарное оборудование) и купить запасной шланг для противогаза. Подходит почти идеально, прочный и визуально малоотличимый от оригинального (в отличии того, что на фото).

только я не совсем понял на второй фото - что за конструкция идет от правого балона?! такое впечатление что хитрый переходник, а затем от него сразу шланг, причем получается что шланг ВД?!

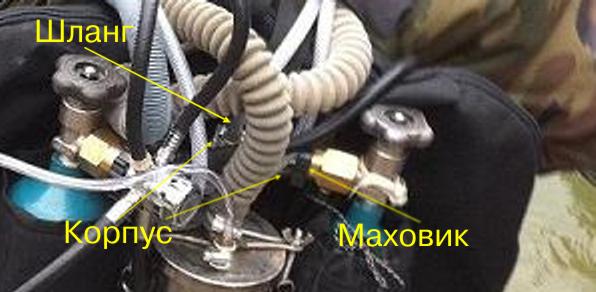

Там такой же переходник на DIN, как и на левом баллоне в который вкручен обычный регулятор. Если приглядеться, то видны черный маховик регулятора и маленький кусочек его блестящего корпуса.

[cyclone]

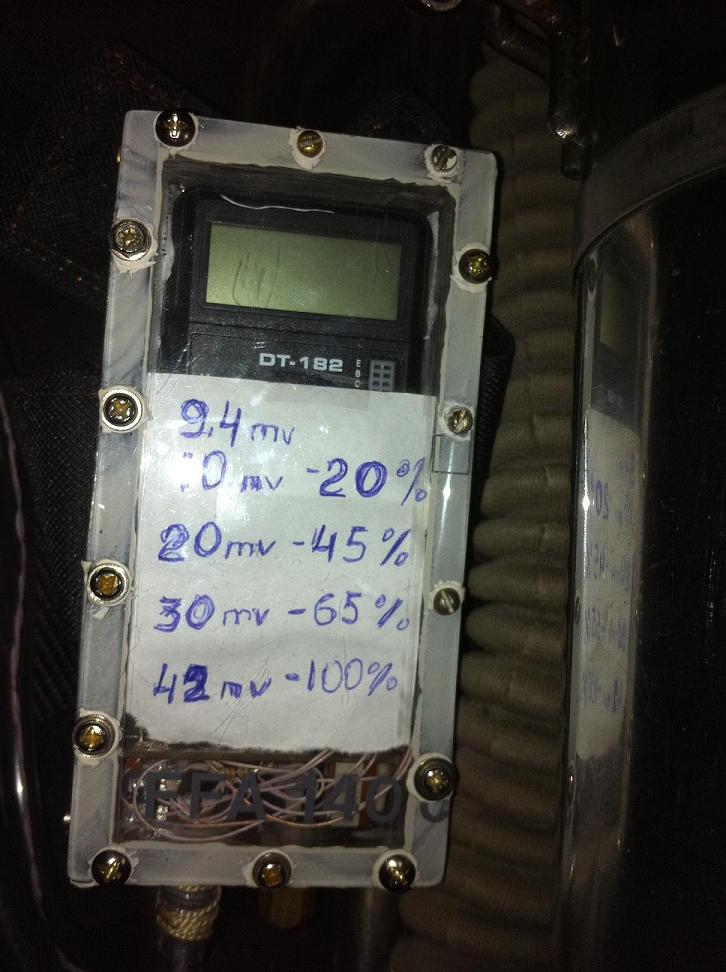

Засунуть мультиметр в гермобокс - это сильно!

[АлександрД]

..

[СВЛ]

Почему проценты?
Что, новый датчик придумали? Раньше было парциальное давление кислорода.

[АлександрД]

..

[Mountain diver]

завтра будут новые фотки. более подробно поснимаю

[Валерий Мухин]

в том и прикол - что на фото и так использованы противогазные шланги, только еще и в оплетке, и они теоретически попрочнее "черных" новых.

Во-первых, это не совсем "противогазные шланги". Это шланги скорее всего от КИП-8 (хотя формально он то же "противогаз") - они несколько больше в диаметре и имеют несколько больший посадочный размер.
Теоретически, да, они более долговечны. Это происходит за счет того, что ткань защищает резину от солнца и она дольше сохраняете свои свойства.
Во-вторых, непосредственно для компенсатора, неизвестный автор аппарата применил промшланг, предположительно от пылесоса. Я думал, ты он нем пишешь.

но вот только как раз можно было бы перепутать за какой шланг хватанул - инфляторный или дыхательный.... а так - даже на ощупь совсем разные

Даже когда они совсем разные, под водой приходится вести рукой по шлангу, что бы проверить есть ли на конце пульт инфлятора.

так в том и прикол, что регуля на второй фоте не видно, а больше похоже на какой-то переходник (ну не встречал я еще регулей для дайвинга, что бы диаметром были бы меньше ДИН-коннектора (не гайки, а резьбы)

Да все там есть! Отлично виден регулятор с прикрученным к нему шлангом.

[Валерий Мухин]

а насчет мультиметра - одно хреново - что простейшей мостовой схемой не приведешь значения миливольтов к процентам...(* исправлено - парциалке, процентов - только для случая отладки на поверхности - просто как то трудно допустить что бы на такой штуке с таблицей пересчета нырять глубже 6м....) а было бы наоборот (к примеру 60% - 80мВ) - было бы намного проще... хотя говорят датчики есть в природе, которые уже приведенные, и значение мВ (или мкВ?) совпадает с процентом содержания...

Собственно можно было легко и этот вольтметр настроить на показывание парциального давления путем припаивания переменного сопротивления на входе.

См. знаменитую статью Яшина:

Как самому сделать анализатор кислорода
или датчик рО2 для ребризера

Фокус в том, что анализатор кислорода или датчик парциального давления кислорода вовсе не сложный высокотехнологичный прибор, а просто цифровой миливольтметр. То есть прибор весьма доступный и не дорогой. Самая дорогая часть любого анализатора кислорода это собственно датчик. Их можно либо заказыать по интернету (буржуйские) или покупать в Зеленоградскорй конторе «Практик», либо у производителя в Питере. Цена получается все равно примерно 60$ за датчик. Разница в том, что буржуйские датчики быстрее ис русским вам придется ждать установления показаний примерно 25 секунд, а с буржуйским всего 6. Крометого русские датчики не комплектуются гидрофобной мембраной и годятся только для анализаторов, но не для датчиков ребризера.
В любом случае нам понадобятся:
Датчик кислорода -- 60$ (в моем случае Teledyne R-33-D2)
Нагрузочный резистор -- 20 копеек (номинал указан в инструкции к датчику)
Подстроечный резистор на 100 килоом -- 39 рублей
Контактная колодка для батареи «Крона» -- 3 рубля 90 копеек
Батарейка «Крона» -- от 17 рублей
Цифровая измерительная головка (в моем случае — жидкокристальная)
-- 480 рублей и жидкокристальным индикатором
или -- 280 рублей со светодиодным
Выключатель питания и корпус по вкусу (еще примерно 250 рублей).
ИТОГО: 86$ по курсу на момент написания статьи (30 рублей 34 копейки за 1$)


Приступим.
На задней поверхности измерительной панели есть 3 пары контактов (1). Запаивая каждую пару вы смещате десятичную точку. От этого зависит, что будет показывать ваш прибор: парциальное давление кислорода или его концентрацию то есть — 0,209 (0,21) или 20,9 на воздухе. Так же за заднюю поверхность выведены: подстроечный резистор (2) -- он используется для калибровки прибора; клемы питания (над клемами ввода сигнала) и контакты для ввода сигнала от чего-либо (3), в нашем случае -- датчика.


Вынимаем панель из пластикового корпуса и выпаиваем переменный резистор. Он регулирует коиффицент усиления операционного усилителя измерительной панели и нужен для калибровки. Но его диапазон недостаточен, чтобы бороться с вольтажем, который дают кислородные датчики. По-этому на его место припаиваем новый, 100-килоомный резистор. При выполнении этой процедуры старайтесь не хвататься пальцами за контактные площадки цифрового индикатора.
Засовываем плату обратно в корпус. Не ошибиться нам помогут маркеры на той стороне корпуса, где выходят контакты батареи и входа измеряемого сигнала (их лучше сразу как-нибудь пометить).
Паяльником удаляем олово с ненужных нам переключателей десятичной точки и запаиваем, если надо необходимую пару контактов (из 2-х купленых мной одинаковых панелей только одна была запаена тка, как мне было нужно). В случае с моими измерительными панелями запаивается средняя пара контактов, ноучтите, что я делал не анализатор, а датчик парциального давления для своего ребризера (родной драгеровский стот больше 500$, правда он имеет звуковую индикацию опасных пределов рО2, но и это самому сделать не проблема.)


В инструкции указано еще, что для установки делителя напряжения сигнала надо производить некоторые манипуляции с резисторами, установленными рядом с контактами ввода сиигнала. Но нам это не нужно. Все панели по умолчанию установленв на минимальный верхний предел входного напряжение (200 миливольт). Что и требуется.
Теперь припаиваем к клемам питания провода контактной колодки батареи «Крона» (напряжение питания измерительной панели от 7 до 11 вольт, а вот потредляемый ток 1 милиампер для ЖКИ и 10 милиампер для светодиодной, то есть ЖКИ на одной батарее живет в 10 раз дольше).
Потом, припаивваем между контактами входа измеряемого сигнала нагрузочный резистор, а к контактам — провода датчика. Всё!
Присоединяем батарейку и смотрим на показания. Скорее всего на дисплее будет какая-нибудь цифра, мало похожая на содержание кислорода в воздухе. Это не беда: крутим отверткой подстроечный резистор, пока не молучим 0,21 или 20,9 в зависимости от того, на что (концентрацию или парциальное давление) мы настроили прибор, смещая десятичную точку. Обратите внимание на то, что датчик кислорода, после извлечения из герметичной упаковки длолжен «прогреться». Его «прогрев» может привести к изменению показаний индикатора примерно на 0,1%. Компенсируем это спомощью подстроечного резистора.
Осталось последняя проверка. Берем баллон с Nitrox известной нам концентрации или, что лучше -- с чистым кислородом и меряем состав газа. Прибор должен показать ту концентрацию кислорода, которая есть в баллоне. Чистый кислород предпочтительнее, поскольку очень часто показания двух разных анализаторов могут отличаться на пару процентов.
Конец.
Потратив меньше 90$ и меньше 30 минут, обожгя паяльником менее 5 пальцев и произнеся около 50 матерных слов мы получили полноценный анализатор кислорода.
Понятно, что датчик парциального давления кислорода для ребризера отличается только положением десятичной точки и наличием гермокорпуса.


А. Яшин

[скат]

Когда первый мастер-класс на Голубом озере?

[kenkokan]

См. знаменитую статью Яшина:

Как самому сделать анализатор кислорода
или датчик рО2 для ребризера

Валера, фотки в полный размер не кажет...

[Валерий Мухин]

Валера, фотки в полный размер не кажет...

Дык, это фотки с "Amateur Rebreather Diver Club", а там почему-то фотки большого разрешения подтухли.
