Вопрос по Apeks

Сообщение

Владимир Псуненко · Добавлено: 17-08-2007 18:06

Уже пообщались в "разделе за углом", но на мой вопрос там точного ответа нет. Может здесь кто-то больше информации имеет?

Внимание вопрос!

Есть ли отличия в "начинке" первых ступений Apeks DS4 и TEK3?

Дополнительный вопрос:
Где скачать инструкцию по ремонту и обслуживнию выше упомянутых регуляторов (что-то мне подсказывает, что инструкция по DST не совсем то)?

Lezhkin · Добавлено: 17-08-2007 18:18

Ответил там, повторю тут:

Судя по описанию ТЕК3, там тоже нет сменного седла клапана:

Apeks писал(а):Specifications
First Stage

Compact solid one piece body
3 medium pressure ports, 3 x 3/8" UNF
1 high pressure port, 1 x 7/16" UNF
Environmentally dry sealed system
Stylish bright chrome finish
Balanced for superior performance
Metal hand wheels
Proven technology used by technical divers worldwide
Maximum working pressure 300 BAR

В ее основе, так же, как и в основе DS4, лежит FST -- первая ступень от ATX100, обе без сменного седла. Все они отличаются только геометрией расположения портов.
Сменные седла же имели первые ступени от 200-х: FSR для ATX и XTX FSR для XTX соответственно.

Владимир Псуненко · Добавлено: 17-08-2007 18:29

Lezhkin писал(а):В ее основе, так же, как и в основе DS4, лежит FST -- первая ступень от ATX100, обе без сменного седла. Все они отличаются только геометрией расположения портов.
Сменные седла же имели первые ступени от 200-х: FSR для ATX и XTX FSR для XTX соответственно.

Спасибо за разъяснение!
Я тут тоже сложа руки не сидел и нарыл вот это
Значит инструкции от DST и 100 подходят и запчасти у них общие. Что весьма привлекательно!

Игорь Кучерков · Добавлено: 17-08-2007 18:30

Владимир Псуненко писал(а):Уже пообщались в "разделе за углом", но на мой вопрос там точного ответа нет. Может здесь кто-то больше информации имеет?

Внимание вопрос!
Есть ли отличия в "начинке" первых ступений Apeks DS4 и TEK3?

Дополнительный вопрос:
Где скачать инструкцию по ремонту и обслуживнию выше упомянутых регуляторов (что-то мне подсказывает, что инструкция по DST не совсем то)?

Ответ на первый вопрос:
Нет там никаких отличий в нутри регулятора. Снаружи изменили только дизайн да порты для шлангов поровнее сделали, а вот цену от "блэк перла" поставили.

По второму вопросу:
Сам ищю чертежи ДС4, пока нету.
Но насколько я знаю ДСТ и ДС4 абсолютно одинаковы, только у ДСТ поворотный блок ещё стоит. Но сильно утверждать не буду.

Владимир Апуков · Добавлено: 17-08-2007 20:28

Игорь Кучерков писал(а):Ответ на первый вопрос:
Нет там никаких отличий в нутри регулятора. Снаружи изменили только дизайн да порты для шлангов поровнее сделали, а вот цену от "блэк перла" поставили.

По второму вопросу:
Сам ищю чертежи ДС4, пока нету.
Но насколько я знаю ДСТ и ДС4 абсолютно одинаковы, только у ДСТ поворотный блок ещё стоит. Но сильно утверждать не буду.

запчасти практически ко всем апексам одиниковые (не уверен за старые модели)

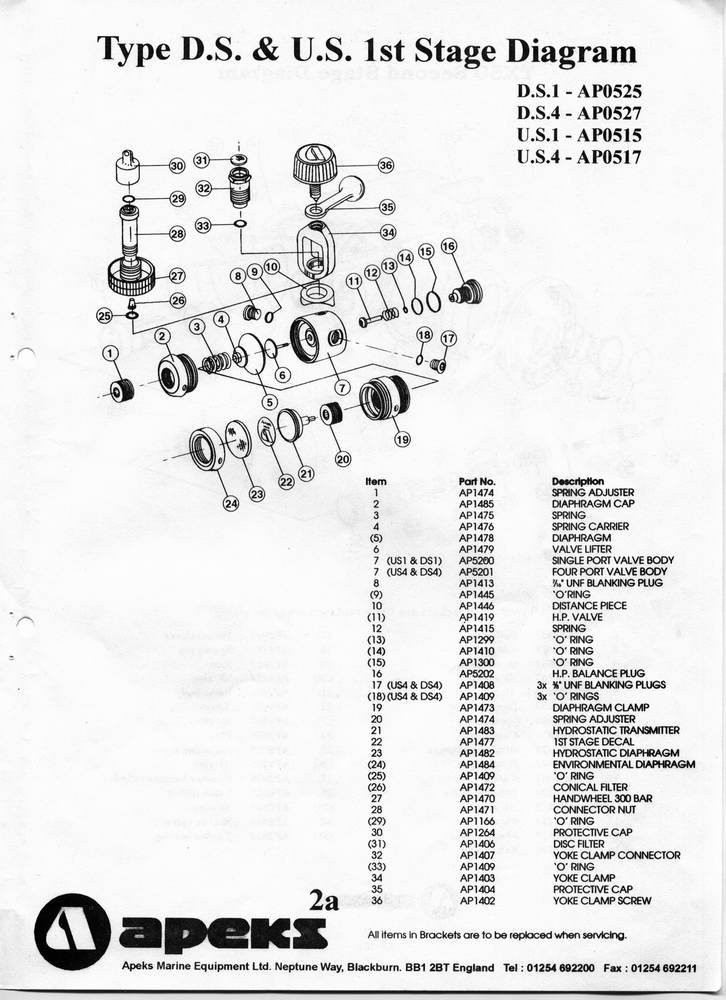

схема - пожалуйста:

2Владимир Псуненко:
лень конечно великая вещь, но вроде инженер, а набрать в google apeks service manual не можешь

Александр Першанин · Добавлено: 17-08-2007 22:04

Тему не читал, потому как, но вдруг кому пригодится линк: http://www.deepsouthdivers.org/apeks.html

Владимир Псуненко · Добавлено: 20-08-2007 09:18

Владимир Апуков писал(а):2Владимир Псуненко:
лень конечно великая вещь, но вроде инженер, а набрать в google apeks service manual не можешь

Владимир, набирал в разных комбинациях. Но все время получал странички с вот такими документами, например. А вот документ с Вашей схемой не попадается...
Либо у нас гуглы разные либо системы "голова-руки" сильно различаются

PahanV · Добавлено: 20-08-2007 11:56

Владимир Апуков писал(а): лень конечно великая вещь, но вроде инженер, а набрать в google apeks service manual не можешь

у меня такой мануал в бумажном виде есть, я его давно сканировал и выкладывал на ftp

Владимир Псуненко · Добавлено: 20-08-2007 12:02

PahanV писал(а):
Владимир Апуков писал(а): лень конечно великая вещь, но вроде инженер, а набрать в google apeks service manual не можешь
у меня такой мануал в бумажном виде есть, я его давно сканировал и выкладывал на ftp

А адрес того ftp можно узнать?

Усталый Олигарх · Добавлено: 20-08-2007 12:02

Интересно, а ссылка http://www.frogkick.dk/manuals является военной тайной ?

Владимир Псуненко · Добавлено: 20-08-2007 12:07

Усталый Олигарх писал(а):Интересно, а ссылка http://www.frogkick.dk/manuals является военной тайной ?

Нет, не является. Но нет там документа по DS4 и тем более по TEK3

Усталый Олигарх · Добавлено: 20-08-2007 12:20

Владимир Псуненко писал(а):
Усталый Олигарх писал(а):Интересно, а ссылка http://www.frogkick.dk/manuals является военной тайной ?
Нет, не является. Но нет там документа по DS4 и тем более по TEK3

Естественно нет. Они обслуживаются по DST, который там есть.

Владимир Псуненко · Добавлено: 20-08-2007 12:25

Усталый Олигарх писал(а):
Владимир Псуненко писал(а):
Усталый Олигарх писал(а):Интересно, а ссылка http://www.frogkick.dk/manuals является военной тайной ?
Нет, не является. Но нет там документа по DS4 и тем более по TEK3
Естественно нет. Они обслуживаются по DST, который там есть.

Все-таки различия между ними имеются (поворотная турель). Да и список "потрохов" TEK3 знать хочется, прежде чем принимать решение о его покупке или отказе от такой идеи.

P.S. В.Апуков, большое спасибо за диаграмму по DS и US!

PahanV · Добавлено: 20-08-2007 14:14

ты Володь у Васильева спроси, он хвалился что большой ценитель апексов.

Владимир Псуненко · Добавлено: 20-08-2007 14:26

PahanV писал(а):ты Володь у Васильева спроси, он хвалился что большой ценитель апексов.

Чтобы услышать очередное "ГЫ" и "Пойди поучись у меня на курсах, а потом вопросы задавай!"?
А вообще-то, PahanV, это не по теме...

Владимир Псуненко · Добавлено: 29-08-2007 11:13

Игорь и остальные, интересующиеся чертежом TEK3!
Я только-что получил чертежи от самого Апекса!
Кому надо, черканите мне письмецо с запросом на почту, а я форвардну их файлы. Я не жадный

Владимир Апуков, как и обещал, тебе высылаю первому.

Lezhkin · Добавлено: 29-08-2007 11:23

Владимир Псуненко писал(а):Кому надо, черканите мне письмецо с запросом на почту, а я форвардну их файлы. Я не жадный

Мне надо.

А если и вправду не жадный, попроси KWAKа выложить на фтп.
Или "в очередь, с@кины дети, в очередь!"? (с)

Только по личной челобитной!

Владимир Псуненко · Добавлено: 29-08-2007 11:41

Lezhkin писал(а):
Владимир Псуненко писал(а):Кому надо, черканите мне письмецо с запросом на почту, а я форвардну их файлы. Я не жадный
Мне надо.

А если и вправду не жадный, попроси KWAKа выложить на фтп.
Или "в очередь, с@кины дети, в очередь!"? (с) Только по личной челобитной!

Кабы имел доступ к ФТП, то уже давно выложил-бы. Просто предложил самый простой способ передачи файлов. Ну заодно список контактов пополню...

mikel · Добавлено: 29-08-2007 11:49

Владимир Псуненко писал(а):
Lezhkin писал(а):
Владимир Псуненко писал(а):Кому надо, черканите мне письмецо с запросом на почту, а я форвардну их файлы. Я не жадный
Мне надо.

А если и вправду не жадный, попроси KWAKа выложить на фтп.
Или "в очередь, с@кины дети, в очередь!"? (с) Только по личной челобитной!
Кабы имел доступ к ФТП, то уже давно выложил-бы. Просто предложил самый простой способ передачи файлов. Ну заодно список контактов пополню...

www.slil.ru тебе поможет в простоте распространения.

Владимир Псуненко · Добавлено: 29-08-2007 12:06

Млин, на чертеже написано вот это:

THIS DRAWING IS CONFIDENTIAL AND IS SUPPLIED ON THE CONDITION THAT IT SHALL
NOT BE LENT OR COPIED OR DISCLOSED TO ANY OTHER PERSON, OR USED FOR ANY
OTHER PURPOSE WITHOUT THE WRITTEN CONSENT OF APEKS MARINE EQUIPMENT LTD.

Пойду запрошу разрешение, а то некрасиво получается...
