форма для литья

[mr.crabs]

нужен чертеж для изготовления формы для литья груза

[FEZ]

А в алибастр/гипс плюхнуть груз и сделать форму не судьба?

[DenisKu]

А гипс одноразовый? А если из силикона сделать? Обычный, монтажный. Он будет свинец держать? Можно будет хотя бы штук 5 отлить?

[скат]

Во-первых, алЕбастр.
Во-вторых - ваш совет подходит только для разового использования.

То ТС: Я делал разборную форму из уголка. На 27-й швеллер, с помощью болтов прикручиваете куски 50-го уголка, в виде квадрата требуемой величины. Чтобы сделать отверстия, из того же 50-го уголка изготовил подобие швеллера, только малого размера, и прикрутил в центр квадрата. Удобно пользоваться, незатратно, после остывания легко отделить готовое изделие от формы, просто открутив две стороны и серединку.

[Vurdalak]

Чертежи на такую форму вроде бы есть. Вес груза - 1 кг. Поищу.

[Vurdalak]

Блин, не могу прицепить чертежи. Посмотри тут
Сообщения от Андрей75. Я их там выкладывал. Помимо этого, там еще есть много чего интересного.

[скат]

Форма красивая, конечно. Только изготовить её будет дороговато. Нужен координатно-разметочный станок, с программным управлением, а такой не на каждом заводе есть. Даже если он есть, не каждый фрезеровщик сумеет на нём работать. Проблемы с вывозом-выносом. Секъюрити на таких заводах сейчас мышей не ловят. Себестоимость грузов высоковатая будет, разве только если торговать ими, тогда окупится. А если для себя - проще купить будет готовые груза.
Хотя мой вариант тоже не всем подойдёт. Чтобы изготовить форму нужен определённый набор инструмента, слесарных навыков и помещение соответствующее. Думаю, всё же, ТС надо в магазин.

[Андрей СПб]

Крышка от реле-регулятора старых жигулей (или аналог, любая гладкая металлическая коробка подходящих размеров)
В нее кладете на дно кусок 60 мм П-образного швеллера (рогами вверх), прихватываете винтиком, чтоб не всплыл.
И вуаля - форма готова.

[скат]

Крышка от реле-регулятора старых жигулей (или аналог, любая металлическая коробка подходящих размеров)
В нее кладете на дно кусок П-образного швеллера (рогами вверх), прихватываете винтиком, чтоб не всплыл.
И вуаля - форма готова.

Остроумно, только как оттуда потом грузик выковыривать, Андрюша?

[Андрей СПб]

Остроумно, только как оттуда потом грузик выковыривать, Андрюша?

Славик, элементарно, если остудить резко. "Просто добавь воды" - лозунг Mares
Потом пара хлопков кверху дном, можно винтик отвернуть...
Как у вареного яйца делают чтоб скорлупа не прилипала - знаешь?

ЗЫ Конечно чтоб 1001 отливку делать этот способ не годится, но для себя родимого однозначно. И без сумасшедших фрезерных работ.

Ну а по алебастру все разжевано
http://apox.ru/blog/Novosti/3-Masterska ... vyx-gruzov
или с фотками http://www.podvoh.net/forum/prochee/188 ... yalki.html

[Serg21]

Вот здесь самый простой вариант... ВЕЧНОЙ формы... Чуток работы болгаркой, напильником и сваркой... И дрелью 4 отверстия сделать...
http://apox.ru/blog/Novosti/3-Masterska ... vki-gruzov
Только винты с головкой впотай надо брать, они же и заготовку выбить помогут...

Вместо швеллера можно взять любую металлическую крышку/коробочку... Как Андрей выше советовал...

Кстати, - можно и без сварки обойтись... Вот что там в обсуждении советуют:
"Автору спасибо за идею. Сегодня таким образом наделал себе грузов. Только боковины к швеллеру приваривать не стал, а просто зажал их струбциной, после застывания свинца, не надо париться с вытаскиванием груза из формы, открутил струбцину и он сам вываливается. Остается только аккуратно выбить маленький швеллер."

У самого когда-то была мысль вырезать форму из оцинкованного железа... С таким же вкладышем-швеллером под отверстия для ремня... Руки так и не дошли... Но идея, - РАБОЧАЯ!!! Что-то примерное - здесь: http://old.clan.su/publ/3-1-0-21

[mr.crabs]

фрезеровщик есть
но опять же- все в точный чертеж упирается. материал тоже есть? черт не могу войти на сайт .открыть файлы с чертежами-скиньте кто нибудь

[Андрей СПб]

фрезеровщик есть
но опять же- все в точный чертеж упирается. материал тоже есть

Точный чертеж НЕ надо.
У меня есть старая фрезерованная форма для литья - чертил просто - положил перед собой прямой груз и начертил коробку с 3 мм стенками и двумя планками для ремня.
Выфрезеровал - специально сделал глубокую форму - теперь в ней от 1,5 до 3,0 кг отливаю, просто по бочине линию процарапал на разный вес.

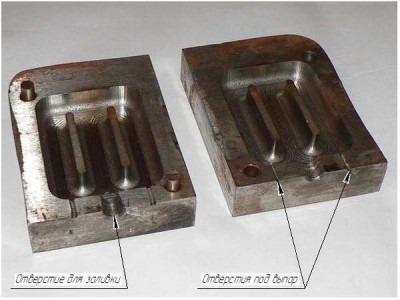

Вот народ фотки выкладывал формы viewtopic.php?t=73498

[Serg21]

фрезеровщик есть
но опять же- все в точный чертеж упирается. материал тоже есть? черт не могу войти на сайт .открыть файлы с чертежами-скиньте кто нибудь

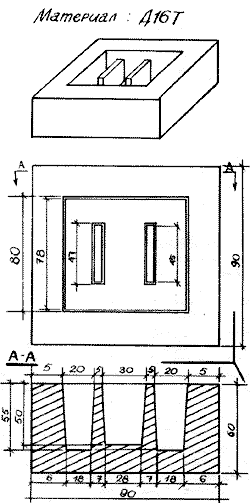

Да не вопрос... Вот вам другой чертёж...

[mr.crabs]

все спасибо нашел

[Kr0n]

Подскажите плз, а где сам материал берете на груза) и чем нить обрабатываете их потом сверху?

[Vurdalak]

Подскажите плз, а где сам материал берете на груза) и чем нить обрабатываете их потом сверху?

Иди в ближайший шиномонтаж. Проси отработанные балансировочные грузики. Я у них по цене лома покупаю.
Готовые изделия ничем не обрабатываю. Давным-давно был разговор об обработке грузов на "подвохе". Было предложено несколько вариантов:
1. использовать термоусадочную трубку (не нашел нужного размера);
2. приготовить "кашицу" из Comet. Обмазать смесью груз. Через некоторое время смыть. Свинец приобретает какой-то (вроде бы синий) окрас. Сам не пробовал
А можно и не париться с обработкой. Поверхность свинца сама темнеет со временем.

[calibras]

На видео разжеван весь процес изготовления формы и работы с ней http://www.youtube.com/watch?v=GBVuD3qK ... XQ&index=1 форма получается рабочая, проверено. Свинец сам брал на шиномонтажке. отдавали по 18 руб за кило. Только надо спрашивать именно свинцовые так как бывают и стальные. на крупных шиномонтажках они их сортируют отдельно
